Патрон цанговый для токарного станка HEADMAN HC-40 с ЧПУ

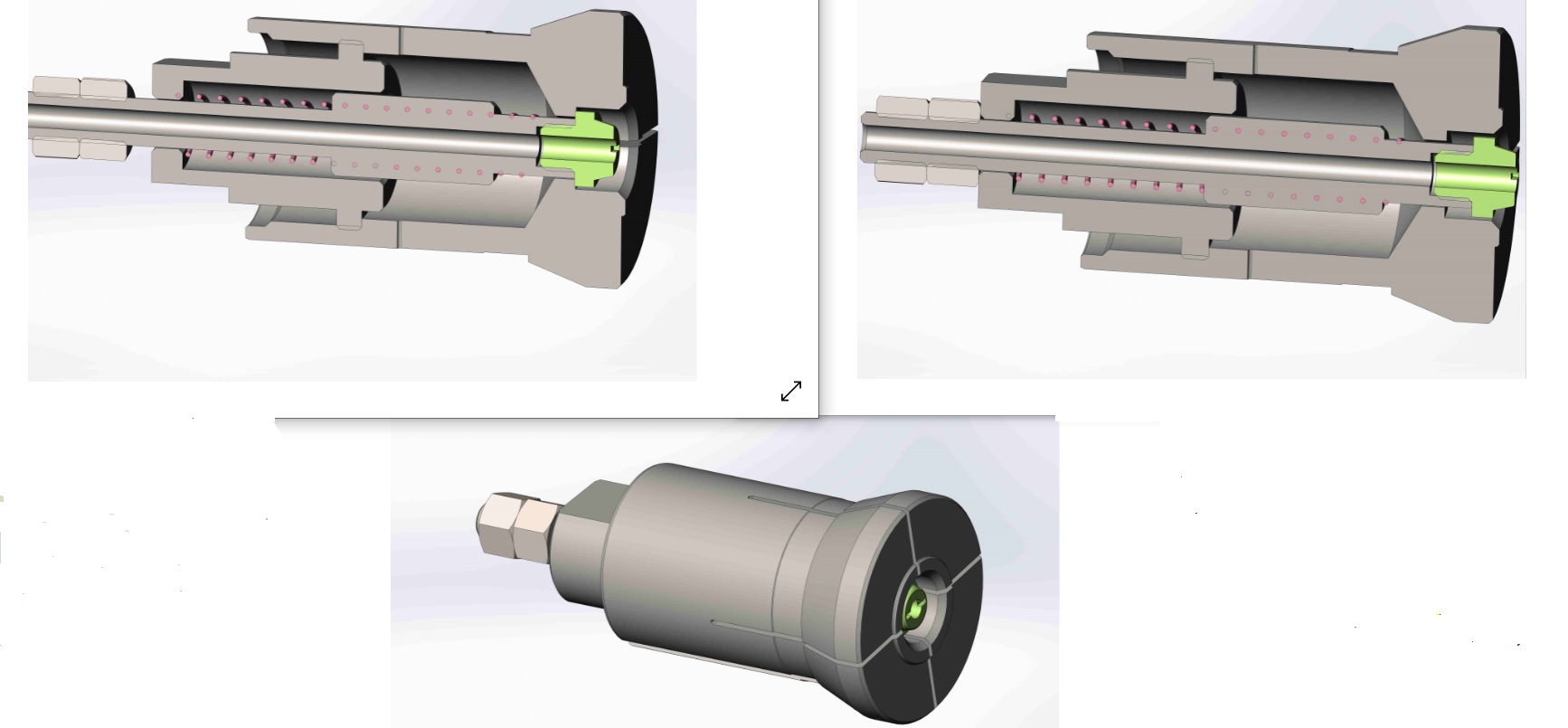

Патрон цанговый для токарного станка HEADMAN HC-40 с ЧПУ. Патрон предназначен для токарной обработки заготовок в цанге. Установка и извлечение заготовки из патрона происходит в автоматическом режиме. Патрон крепится на станке с помощью резьбы М48х1,5 и направляется по шпоночному пазу В = 6 мм. Цанга разрезана на четыре лепестка. Принцип работы патрона: заготовка подаётся в цангу, самоцентрируется и устанавливается до упора в торец детали - упор. Зажим заготовки происходит за счёт смыкания лепестков цанги. После обработки происходит разжим цанги и автоматическое извлечение заготовки из цанги в лоток с помощью подпружиненного съёмника с упором. Ход съёмника регулируется двумя гайками. В съёмнике имеется центральное отверстие для подачи воздуха под давлением для удаления остатков стружки с посадочного места цанги и упора.

Техническая характеристика патрона:
- присоединительная резьба, мм М48х1,5
- габариты ДиаметрхДлина, мм 154х70
- max наружный диаметр заготовки, мм 20,5
- min внутренний диаметр заготовки, мм 15,5
- max длина заготовки, мм 30
- масса, кг 1,66

Состав: 3D сборка, все 3D-детали отдельно, Спецификация, Деталировка (чертежи на все детали). Язык документа

Софт: SolidWorks 18SP3.0

Файлы:
XC40-KNSK-01-004-200.SLDASM
XC40-KNSK-01-004-200.SLDDRW
XC40-KNSK-01-004-201.SLDDRW
XC40-KNSK-01-004-201.SLDPRT
XC40-KNSK-01-004-203.SLDDRW
XC40-KNSK-01-004-203.SLDPRT
XC40-KNSK-01-004-205.SLDDRW
XC40-KNSK-01-004-205.SLDPRT
XC40-KNSK-01-004-205-01.SLDDRW
XC40-KNSK-01-004-205-01.SLDPRT
XC40-NGSK-02-001-102.SLDDRW
XC40-NGSK-02-001-102.SLDPRT
В-XC40-KNSK-01-004-201.SLDDRW
Патрон цанговый.JPG
ХС40-KNSK-01-004-206.SLDDRW
ХС40-KNSK-01-004-206.SLDPRT
