Проектирование червячной фрезы

Национальный горный университет
Кафедра технологии горного машиностроения
Индивидуальное задание "Проектирование червячной фрезы"
На тему: "Проектирование режущего инструмента"
Днепропетровск 2016

I. Задание для проектирования червячной фрезы
Модуль m, 4 мм
Z1=37
Угол бета, 0 град
Число заходов n=2
Степень точности колеса 9-В
Конструкция фрезы Цельная
Материал колеса Сталь10

Состав: пояснительная записка, Чертеж фрезы Язык документа

Софт: КОМПАС-3D v14

Сайт: www

Файлы:

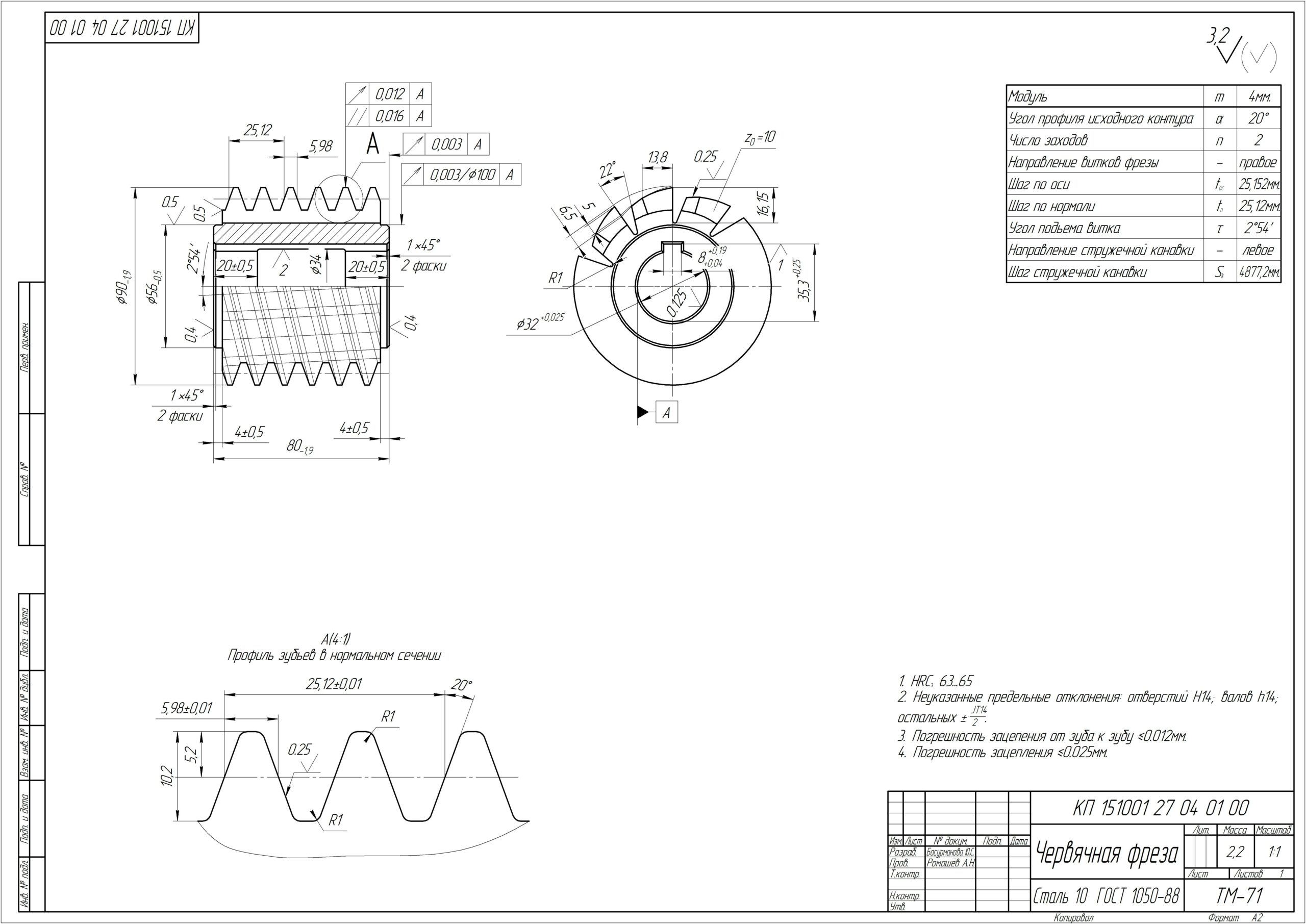

Фреза\Рабочий чертеж червячной фрезы.cdw
Фреза\Рабочий чертеж червячной фрезы.jpg
Фреза\червячная фреза.docx
Фреза
