Приспособление для фрезерования шлицев в головках винтов

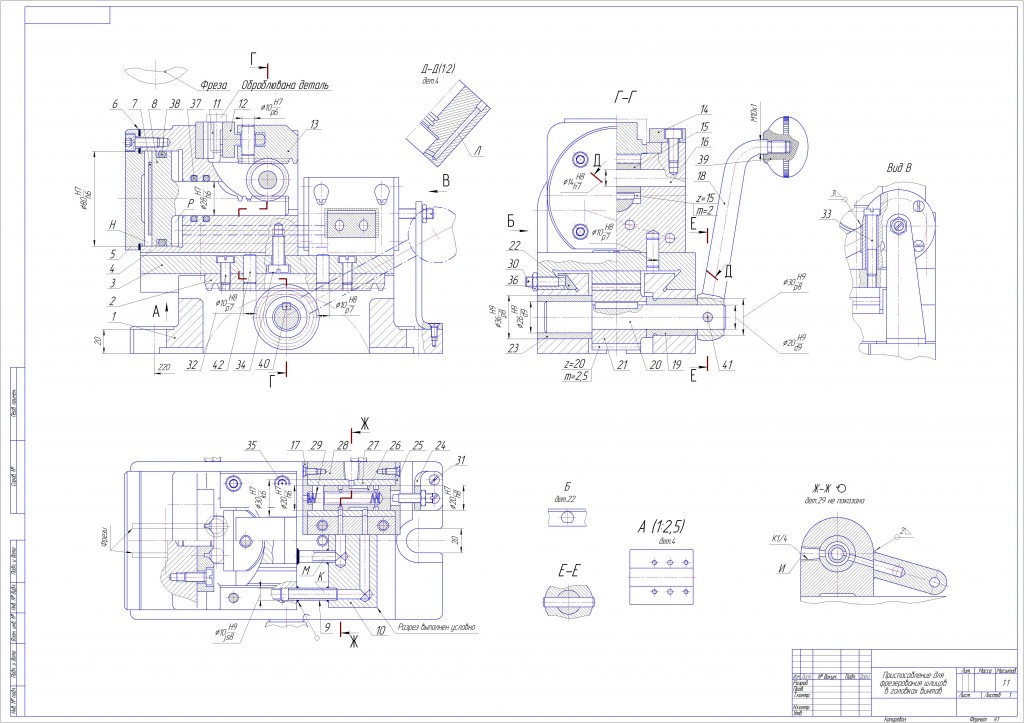

Приспособление предназначено для одновременного зажимания двух винтов при фрезеровании в головках шлицев. В приспособлении деталь не только зажимается, но и перемещается на фрезу - осуществляется подача. Зажим осуществляется пневмоприводом, а подача - вручную

Состав: Сборочный чертеж, Спецификация, описание Язык документа

Софт: Компас v12

Просмотр файлов
Olsacg - opisanie.doc
Olsacg-spec.spw
Olsacg-001.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
