Приспособление для фрезерования шлицев корончатых гаек

Конструкция взята из книги: С.В.Аврутин «Фрезерное дело» Издательство «Высшая школа» Москва 1964 § 85.

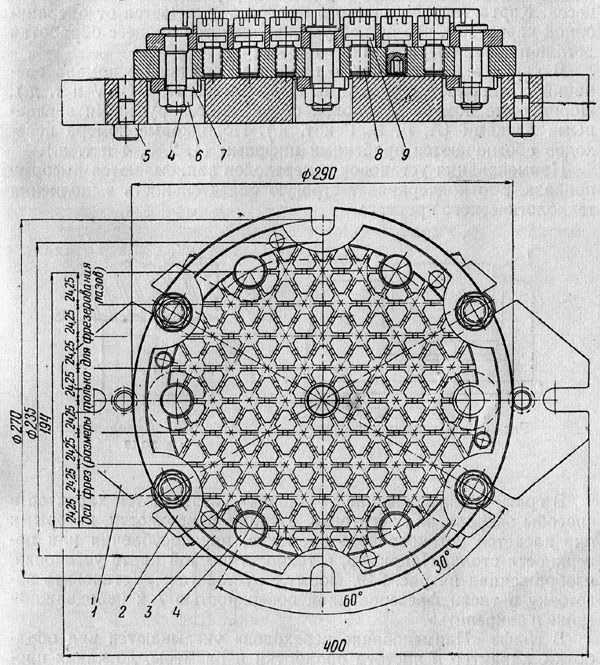

На рис. показано производительное приспособление для фрезерования шлицев корончатых гаек. Оно состоит из основания 1 и двух круглых плит 2 и 3.
Основание 1 закрепляют пазовыми болтами на столе горизонтально-фрезерного станка. На основание устанавливают и закрепляют четырьмя откидными болтами нижнюю 2 и верхнюю 3 плиты в сборе. Верхняя плита 3 соединена с нижней 2 семью болтами 4 с быстросъемными шайбами 7.
В нижней плите имеется 54 нарезанных отверстия, в которые ввинчены зажимы 8 с внутренним шестигранником. На верхнем конце зажимы имеют круглый диск, свободно входящий в отверстие в верхней плите и подпирающий заготовки гаек. Таких отверстий в верхней плите тоже 54. В них закладывают заготовки гаек при опрокинутом положении верхней плиты. На нее накладывают сверху нижнюю плиту, фиксируя ее двумя штифтами, и затягивают семь болтов 4 и все 54 зажима. Затем переворачивают комплект плит с заложенными в них 54 заготовками и устанавливают его на основание, закрепляя четырьмя откидными болтами.
На верхней плоскости верхней плиты 3 имеется система канавок, пересекающихся между собой под углом 60°. Ширина канавок (3,5 мм) соответствует ширине шлица в гайке.
Фрезерование комплекта заложенных в приспособление 54 гаек производится набором девяти дисковых фрез, установленных на равных расстояниях на оправке. После первого прохода обе верхние плиты поворачивают на 60°, производят второй проход и таким же образом третий проход.
При двух комплектах плит заполнение заготовками второго комплекта производят в процессе фрезерования шлицев в гайках первого комплекта плит, таким образом получается экономия вспомогательного времени.
