Приспособление станочное с гидравлическим приводом

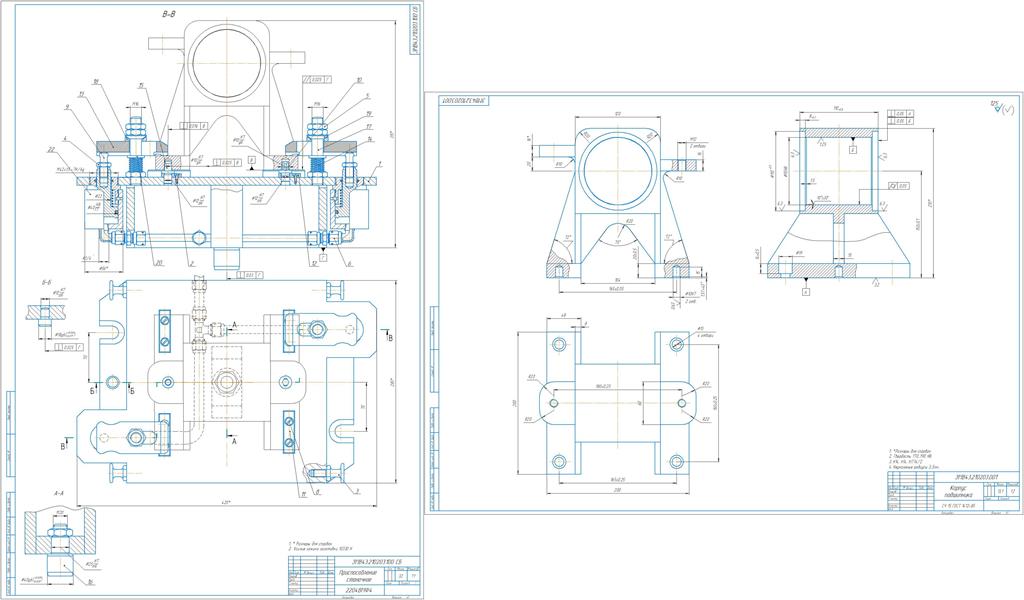

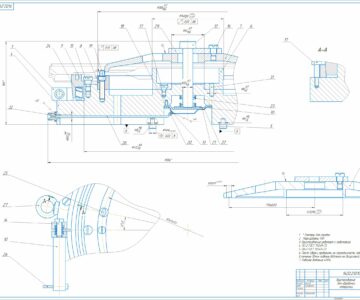

Приспособление станочное с гидравлическим приводом. Станочное устройство предназначено для установки, закрепления заготовки ,,Корпус подшипника,, и последующей обработки: двух торцов, выдерживая размер 110 мм, двух отверстий Ø110 мм, отверстия Ø95Н8 мм на станке 2204 ВМФ4.
Тип силового механизма - гидроцилиндры по ГОСТ 19897-74.

Техническая характеристика станка горизонтального сверлильно-фрезерно-расточного с ЧПУ и инструментальным магазином модели 2204 ВМФ4:
- размеры стола - Ø630 мм,
- расстояние между пазами стола – 70 мм,
- центральное отверстие Ø40 мм,
- размеры Т-образных пазов - 18Н8 мм,
- расстояние от оси шпинделя до стола - 80 ...580 мм.

Усилие зажима заготовки создается с помощью гидроцилиндров через подвижные прихваты.
Пружина обеспечивает обратный ход прихвата при откреплении заготовки.
Одновременность срабатывания двух гидроцилиндров обеспечивается распределительным механизмом.
Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхностям, которые обрабатываются, удобен в эксплуатации, имеет стандартизированные детали, имеет высокую надежность зажима заготовки, высокое быстродействие, непосредственно выдерживается размер 150 ± 0,1 мм от основной базы.
