Приспособления станочные для горизонтально-протяжного станка 7523
Приспособления станочные для горизонтально-протяжного станка 7523.
1. Станочное приспособление предназначено для установки заготовки ,,Корпус,, на горизонтально-протяжном станке 7523 при протягивании отверстия Ø26,5 мм (под последующее внутреннее шлифование). Базирование заготовки осуществляется по плоскости, и центровка по внутренней цилиндрической поверхности за счет направляющего участка протяжки (шейки). При протягивании отверстия заготовка, которая обрабатывается, центрируется направляющим участком (шейкой) протяжки и усилием резания прижимается к опорному фланцу станка. Устройство для протягивания является многоместным, за один проход можно протянуть отверстия в двух деталях. Усилие зажима заготовки 5875 Н.
2. Станочное приспособление предназначено для установки заготовки ,,Корпус,, на горизонтально-протяжном станке 7523 при протягивании шпоночного паза 7Js8 и состоит из планшайбы и направляющей втулки (адаптера), которая крепится к фланцу опорному. Направляющая втулка (адаптер) необходима для обеспечения симметричного размещения протяжки относительно вертикальной плоскости, проходящей через ось отверстия, а также для сохранения неизменного положения опорной плоскости протяжки по отношению к оси отверстия детали в процессе обработки.

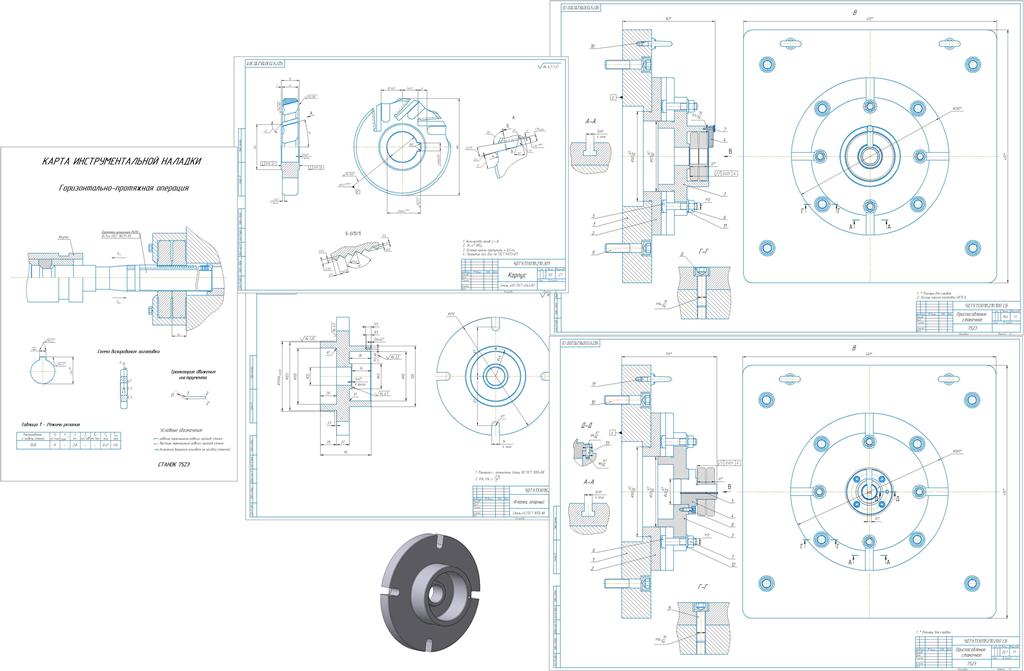

Состав: Приспособления станочные (2 СБ), Спецификации (2 листа), Деталировка (фланец опорный)+3D модель, Заготовка (корпус)+Маршрутная карта, Карта наладки на горизонтально-протяжную операцию, ПЗ (Описание конструкции и принципа действия двух устройств 3 листа).
Софт: КОМПАС-3D 11
