топ За месяцПриспособления станочные и контрольные для обработки и контроля деталей "Корпус и крышка подшипника"
Приспособления станочные и контрольные для обработки и контроля деталей ,,Корпус и крышка подшипника,,. Специальное станочное приспособление предназначено для обработки детали ,, Корпус подшипника,, на фрезерной операции с ЧПУ, на станке 6Р13РФ3.
Техническая характеристика приспособления:
- станок -6Р13РФ3
- размер пазов для базирования, мм 18
- диаметр направляющей шпонки, мм 18g6
- диаметр центрального пальца, мм 40g6
- момент затягивания гайки, Н 6423
- габариты, ВхШхД, мм 145х120х490
- масса приспособления, кг 19,5
- масса детали ,,Корпус подшипника,, кг 6,85
- материал детали ,,Корпус подшипника,, СЧ15
- тип прижима - ручной
- вид прихватов - передвижные
- количество прихватов, шт 2
Специальное контрольное приспособление предназначено для измерения отклонения от перпендикулярности двух плоскостей 10х65, относительно базы Б, не более 0,04 мм. Измерение осуществляется головкой измерительной (рычажно-зубчатая 2ИГМ ГОСТ 18883-83) с ценой деления 0,002 мм.
Специальное станочное приспособление предназначено для обработки детали ,, Крышка подшипника,, на программно-комбинированной операции на станке 6902ПМФ2.
Техническая характеристика приспособления:
- станок -6902ПМФ2
- размер пазов для базирования, мм 14
- диаметр направляющей шпонки, мм 14g6
- диаметр центрального пальца, мм 35g6
- момент затягивания гайки, Н 13620
- габариты, ВхШхД, мм 130х175х235
- масса приспособления, кг 12,5
- масса детали ,,Крышка подшипника,, кг 4,1
- материал детали ,,Крышка подшипника,, СЧ15
- тип прижима - ручной
- вид прихвата - быстросъёмная шайба
- количество шайб, шт 1
Специальное контрольное приспособление предназначено для измерения отклонения от перпендикулярности двух плоскостей 10х65, относительно базы Б, не более 0,06 мм. Измерение осуществляется головкой измерительной (рычажно-зубчатая 2ИГМ ГОСТ 18883-83) с ценой деления 0,002 мм.
Также прилагаются 3D-модели корпуса, крышки подшипника с чертежами и 3D-модель общей сборки корпуса подшипника.

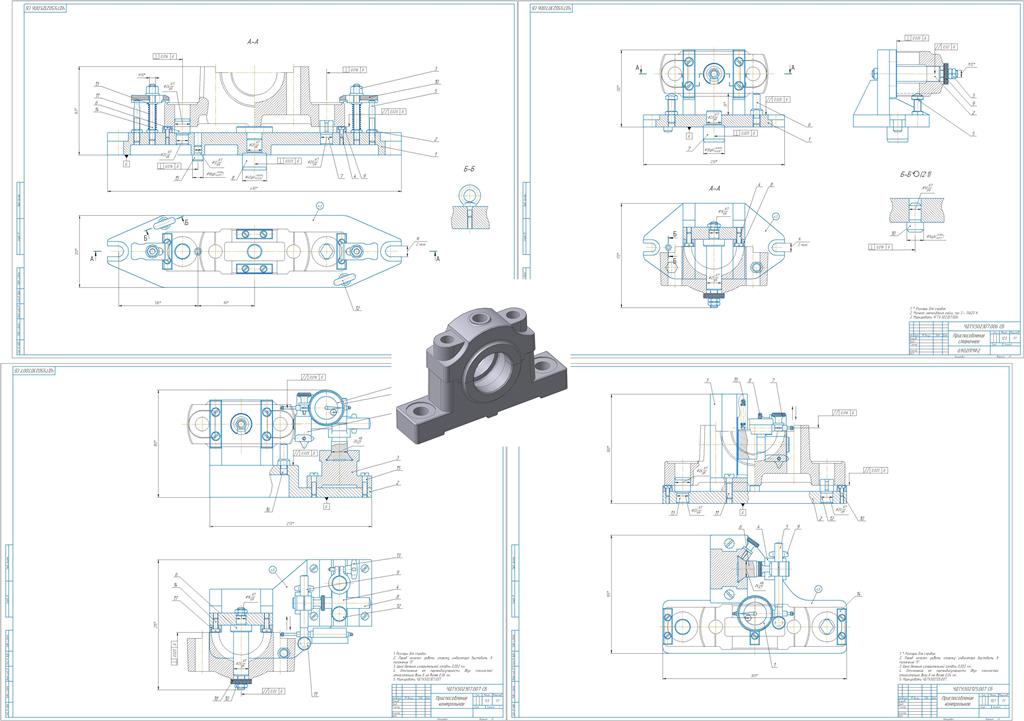

Состав: Приспособления станочные (2 СБ), Спецификации (4 листа), Приспособления контрольные (2 СБ), Спецификации (4 листа), Деталь (Корпус подшипника+3D-модель), Деталь (Крышка подшипника+3D-модель), Сборка общая 3D-модель, ПЗ (описание конструкции и принципа работы всех приспособлений, 8 листов)
Софт: КОМПАС-3D 11
