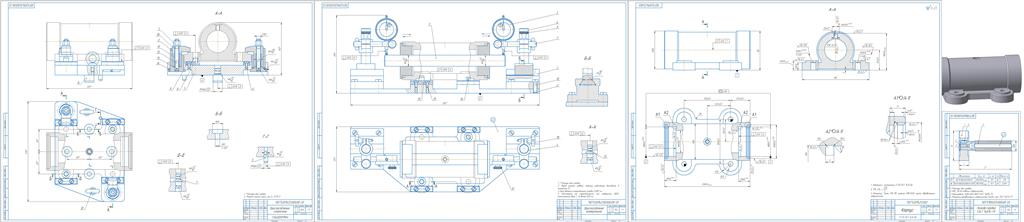

Приспособление станочное и контрольное для обработки и контроля детали ,,Корпус,,

Специальное одноместное станочное приспособление предназначено для обработки детали ,,Корпус,, на программно-комбинированной операции, на многоцелевом горизонтально сверлильно-фрезерно-расточном станке ГД400ПМ1Ф4 с ЧПУ.
Приспособление должно обеспечить:
- получение размеров 31Н10, Ra = 3,2 мкм; 230h12, Ra = 6,3 мкм;
- получение отверстий Ø20Н12, Ø90Н12, Ø60Н12, канавок Ø93,5Н12х2,2Н12,
- получение резьбового отверстия М10-7Н (точность технологическая), Ra = 3,2 мкм;
- получение отверстий Ø80Н7, с параметром шероховатости Ra = 1,25 мкм
- отклонение от перпендикулярности торцевых поверхностей Ø80 / Ø60 мм, относительно баз Б, В, не более 0,02 мм;
- отклонение от соосности отверстий Ø80Н7, не более 0,04 мм;
- отклонение от параллельности оси отверстий Ø80Н7, относительно базы Г, не более 0,02 мм.

Техническая характеристика приспособления:
- станок многоцелевой ГД400ПМ1Ф4 с ЧПУ
- диаметр отверстий для базирования, мм 12
- диаметр направляющей шпонки, мм 10g6
- диаметр центрального пальца, мм 25g6
- момент зажима гайки, Н 6772
- габариты, ВхШхД, мм 140х230х270
- масса приспособления, кг 20,5
- масса детали ,,Корпус,, кг 9,2
- материал детали ,,Корпус,, СЧ15
- тип прижима - ручной
- вид прихватов - Г-образные
- количество прихватов, шт 2

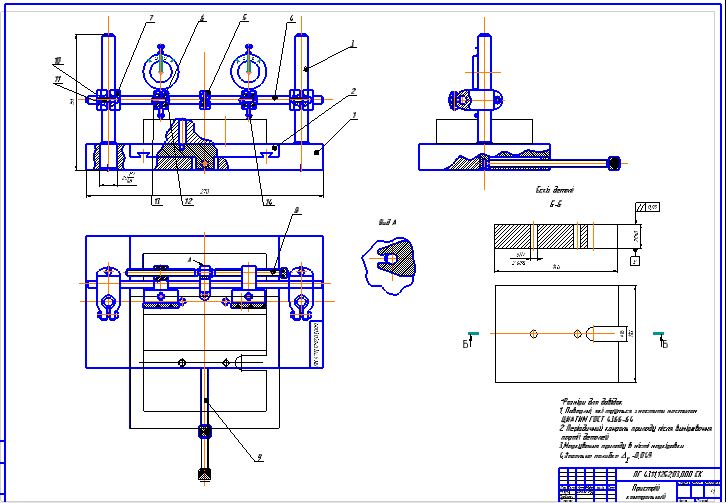

Контрольное приспособление предназначено для измерения отклонения от параллельности оси отверстий Ø80Н7 мм, относительно базы Г не более 0,02 мм. Измерение осуществляется головками измерительными 1 (рычажно-зубчатая 2ИГМ ГОСТ 18883-83) с ценой деления 0,002 мм.

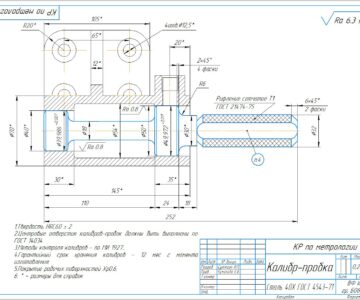

Также прилагается инструмент для контроля отверстия D=80Н7 в корпусе: Калибр-пробка 80Н7. Калибр-пробка 80Н7 выполнен сборным с проходной (ПР) и непроходной насадкой (НЕ), согласно технических характеристик по ГОСТ 14815-79.
