ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ М.Т. КАЛАШНИКОВА
КАФЕДРА "автомобили и металлорежущие станки"
Курсовой проект по курсу: «Проектирование инструмента»
На тему:«Проектирование фасонного резца и фасонной фрезы»
Ижевск 2013

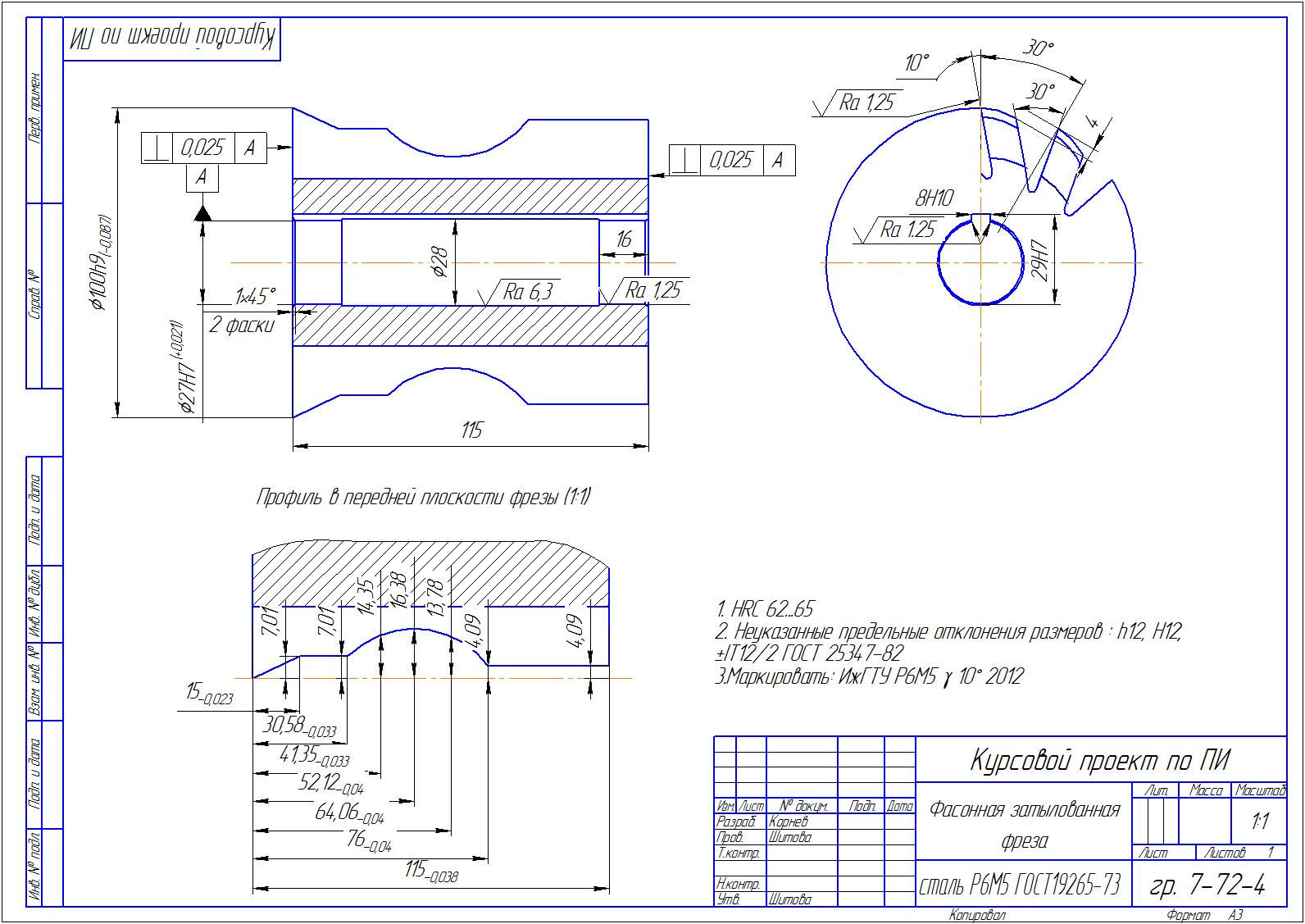

В данном проекте необходимо спроектировать призматический резец для обработки детали, имеющей фасонный профиль и спроектировать фрезу для обработки детали, имеющей фасонный профиль.Произведен конструкторско-технологический расчет и проектирование инструмента.Графическая часть содержит спроектированные виды инструмента (резец,фреза).Курсовой проект содержит 2 листа формата А3 графической части,29 страниц пояснительной записки,содержащие эскизы и этапы проектирование режущего инструмента.
(реферат к курсовой работе)
Исходные данные:1. Очертания и размеры профиля детали (рисунок 1);
2. Обрабатываемый материал – сталь 20
1.2 Выбор геометрических параметров фасонного резца
Для создания геометрических параметров режущего лезвия круглого фасонного резца выполняется угловой вырез, так, что передняя поверхность резца наклонена под углом γа.
Для стали 20 .
Задний угол принимаем равным .
Диаметр оправки выбираем d = 27 мм.
Толщина тела фрезы:
p = (0,4…0,5)d (31)
p = 0,5×27 = 13.5 мм.
Принимаем предварительно величину падения затылка K = 4 мм, а радиус закругления дна впадины между зубьями r = 2 мм.
Согласно чертежу детали высота профиля h = 16 мм.
