Проектирование круглой протяжки одинарной схемы резания для обработки цилиндрических отверстий

Карагандинский Государственный Технический Университет
Кафедра машиностроения
Курсовой проект по дисциплине "Металлорежущие инструменты"
На тему "Проектирование круглой протяжки"
Караганда 2016

В данном курсовом проекте проектируется круглая протяжка одинарной схемы резания для обработки цилиндрических отверстий.

Исходные данные: D = 45H8 в заготовке из стали У10А твердостью 202 – 239 НВ длиной lи = 90 мм. Диаметр отверстия до протягивания D0 = 43,7 мм. Параметр шероховатости протянутой поверхности Ra = 2 мкм. Модель станка 7534.

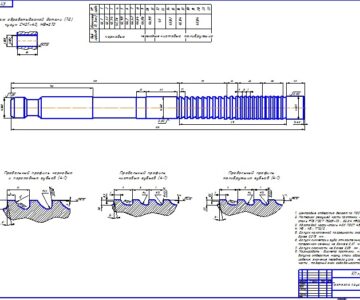

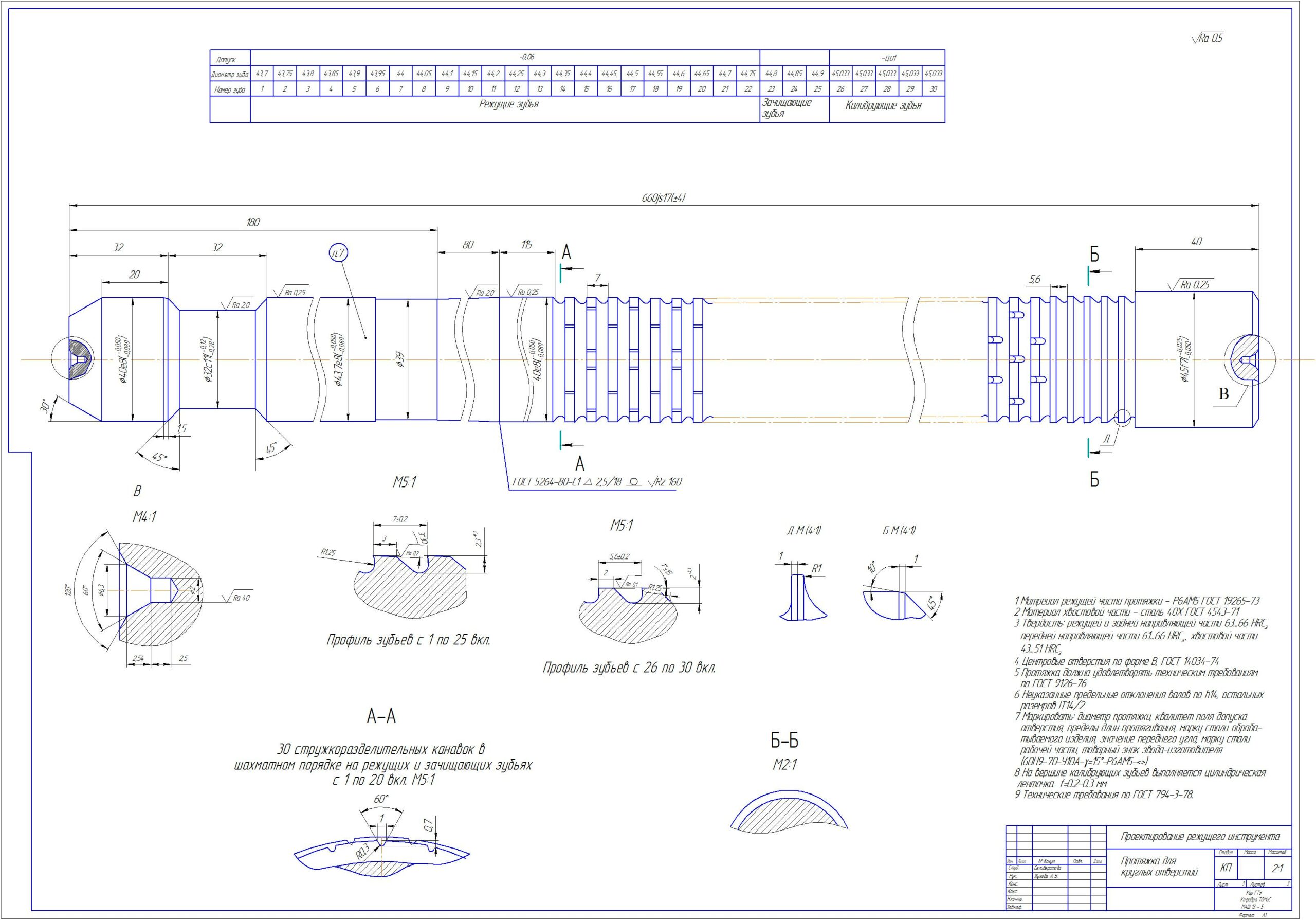

Графическая часть содержит чертеж протяжки для круглых отверстий

Введение
1 Проектирование круглой протяжки одинарной схемы резания
для обработки цилиндрических отверстий
1.1 Определение конструктивных и геометрические параметров
круглой протяжки
1.2 Анализ сил резания при протягивании
2 Проверка конструкции протяжки на прочность
2. 1 Проверка хвостовика на смятие
3 Список использованной литературы

Состав: Протяжка для круглых отверстий Язык документа

Софт: КОМПАС-3D V 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование круглой протяжки одинарной схемы резания для обработки цилиндрических отверстий

готоваяprotyazhka_Селивёрстова_L5.cdw
пояснялка.docx
