Проектирование пневматического привода станочного приспособления

Уфимский государственный авиационный технический университет
Кафедра технологии машиностроения
Расчетно-графическая работа по дисциплине: "Станочные приспособления"
На тему: "Проектирование пневматического привода для станочного приспособления"
Уфа 2016

Исходные данные: диаметр заготовки 140 мм, материал ХН62БМКТЮ-ИД, операция - сверление.
В данной работе рассматривается станочное приспособление для обрабатывающего центра МА-22. В данной работе приведен расчет пневматического привода, для автоматической фиксации заготовки. Проведены точностной и прочностной расчеты.

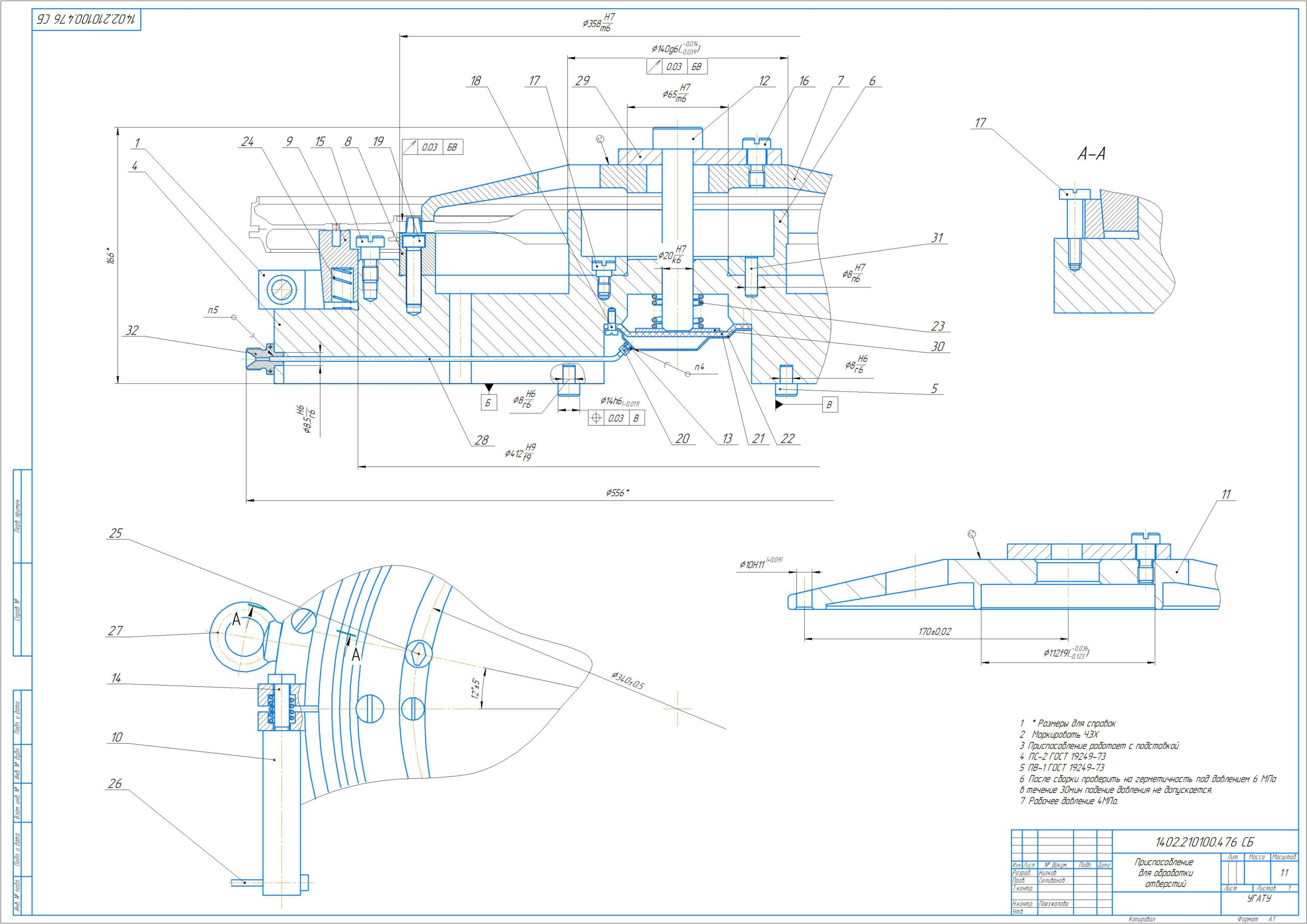

Графическая часть содержит сборочный чертеж.
Содержание.

Содержание
1. Анализ конструкции станочного приспособления и принцип его работы.
2. Силовой расчет приспособления
3. Определение жесткости пружины
4. Расчет на прочность
5. Проверочный точностной расчет станочного приспособления
Заключение
Список используемой литературы

Состав: Приспособление для обработки отверстий (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13
