Рыбинский государственный авиационный технический университет имени П. А. Соловьева
Кафедра технологии авиационных двигателей и общего машиностроения
Курсовая работа по дисциплине "Проектирование станочной и контрольно-измерительной оснастки"
Рыбинск 2012

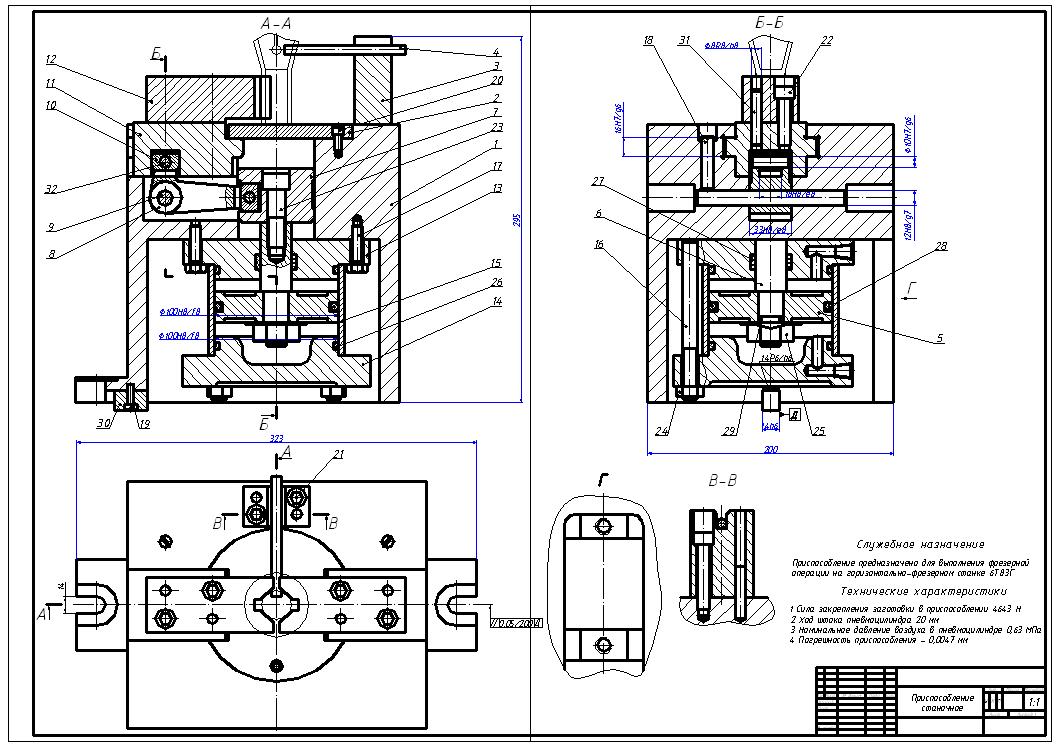

В данной работе проектируется станочное приспособление для фрезерования прорезей, образующих лепестки зажимной цанги. Произведены все расчеты, связанные с определением требуемой силы закрепления, параметрами силового привода и точностью спроектированного приспособления.
Курсовая работа содержит 1 лист формата А-1 и 2 листа формата А-4 графической части, 23 страницы пояснительной записки.
Содержание
1 Анализ чертежа детали и исходных данных 4
2 Разработка схемы базирования заготовки на операции 4
3 Расчёт режимов обработки поверхностей на технологической операции 6
4 Разработка схемы закрепления обрабатываемой детали и компоновки приспособления 10
5 Расчёт требуемой силы закрепления 11
6 Расчёт основных параметров силового привода 14
7 Разработка и описание конструкции корпуса 16
8 Описание принципа работы приспособления 17
9 Расчет приспособления на точность 18
10 Список использованных источников 22
Приложение 23
Здравствуйте, принцип работы данного приспособления напишите пожалуйста.
Фрезерование прорезей осуществляется следующим образом. Заготовка устанавливается в призматических кулачках на поверхности крышки. Для ориентации заготовки относительно инструмента в ее отверстие вводят стержень, который другим своим концом кладется в направляющую. При подаче воз-духа в штоковую полость пневмоцилиндра поршень через шток и винт тянет пяту вниз, рычаг поворачивается на оси, подкулачники с закрепленными на них сменными призматическими кулачками сходятся, зажимая заготовку. При подаче воздуха в поршневую полость пневмоцилиндра поршень отходит вверх, описанный выше цикл происходит в обратном направлении и заготовка разжимается.
