Проектирование призматического фасонного резца и круглой протяжки

Карагандинский Государственный технический университет
Кафедра технологии машиностроение
Курсовой проект по дисциплине «Теория резания и режущий инструмент»
На тему: «Проектирование металлорежущего инструмента»
Караганда 2014

В данной курсовой работе проектируется призматический фасонный резец и круглая протяжка. Рассматривается решение следующих задач: назначение и расчет конструктивных параметров, геометрических параметров, профилирование резца

Исходные данные для проектирования фасонного резца:
Рассчитать и сконструировать фасонный призматический резец для наружного обтачивания фасонной заготовки, показанной на рисунке 1.1, изготавливаемой из прутка диаметром D. Заготовку обрабатывают с проточкой под отрезание. Материал заготовки – сталь 40Х с σB=850 МПа.
Исходные данные для проектирования круглой протяжки:
Рассчитать и сконструировать круглую протяжку переменного резания для обработки цилиндрического отверстия диаметром D = 42H8+0,039 в заготовке из стали У10А твердостью 202 – 239 НВ, длиной = 55 мм, рисунок 2.1. Диаметр отверстия до протягивания =40,2Н11+0,16 мм. Параметр шероховатости протянутой поверхности Ra = 2 мкм. Модель станка 7А540.

Содержание
Введение
Нормативные ссылки
1 Проектирование фасонного резца
1.1 Исходные данные
1.2 Графический способ определения профиля резца
1.3 Аналитический расчет профиля резца
1.4 Построение графиков изменения значений переднего и заднего углов режущей кромки фасонного резца
1.5 Державка для призматического фасонного резца.
1.6 Заточка фасонного резца
2 Проектирование круглой протяжки
2.2 Расчёт и конструирование круглой протяжки
Список использованной литературы

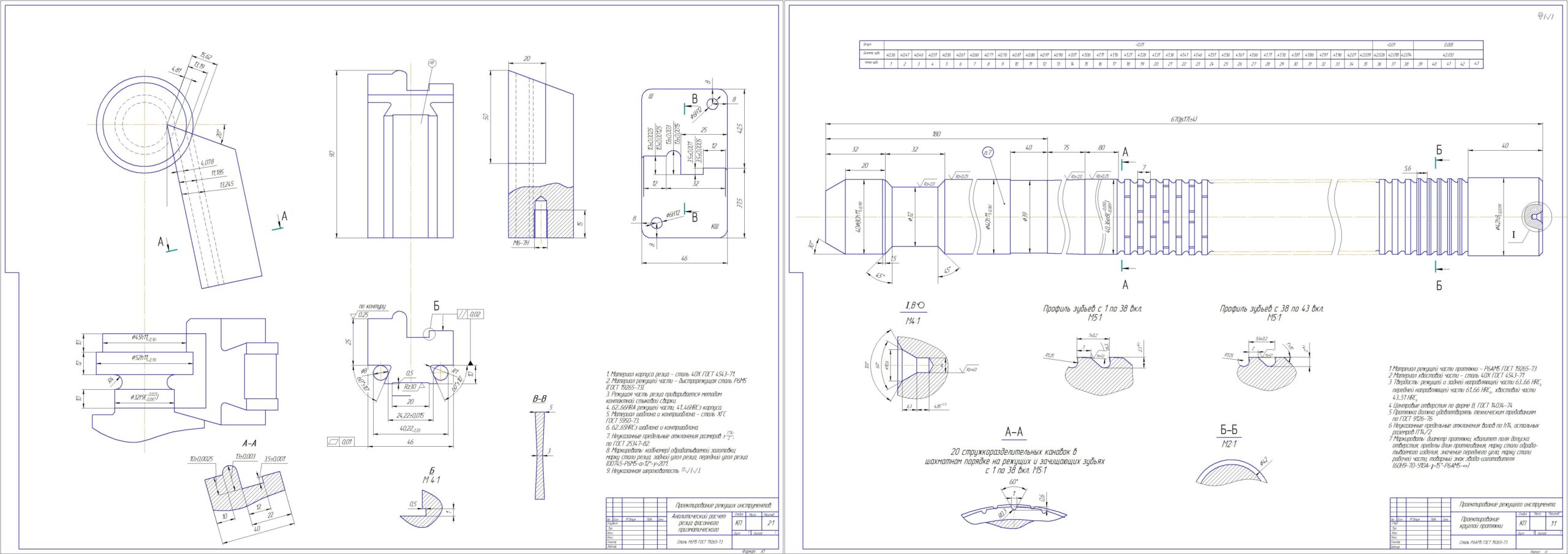

Состав: Чертеж призматического резца, чертеж круглой протяжки, ПЗ Язык документа

Софт: КОМПАС-3D 2014

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование призматического фасонного резца и круглой протяжки

Курсовой проект ТРиРИ Призматический резец Протяжка круглая\ПЗ.docx
Курсовой проект ТРиРИ Призматический резец Протяжка круглая\Призматический резец.cdw
Курсовой проект ТРиРИ Призматический резец Протяжка круглая\Протяжка.cdw
Курсовой проект ТРиРИ Призматический резец Протяжка круглая
