Проектирование режущих инструментов

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Проектирование режущего инструмента"
Барановичи 2014

В данном курсовом проекте были спроектированы указанные в задании режущие инструменты, определены исполнительные диаметры и основные конструктивные и геометрические параметры круглого фасонного резца, сборной цилиндрической фрезы диаметром 100 мм и шлицевой протяжки D-6×60 H7×54h11×14Н12.

Состав: Резец круглый фасонный, фреза цилиндрическая сборная, протяжка шлицевая, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

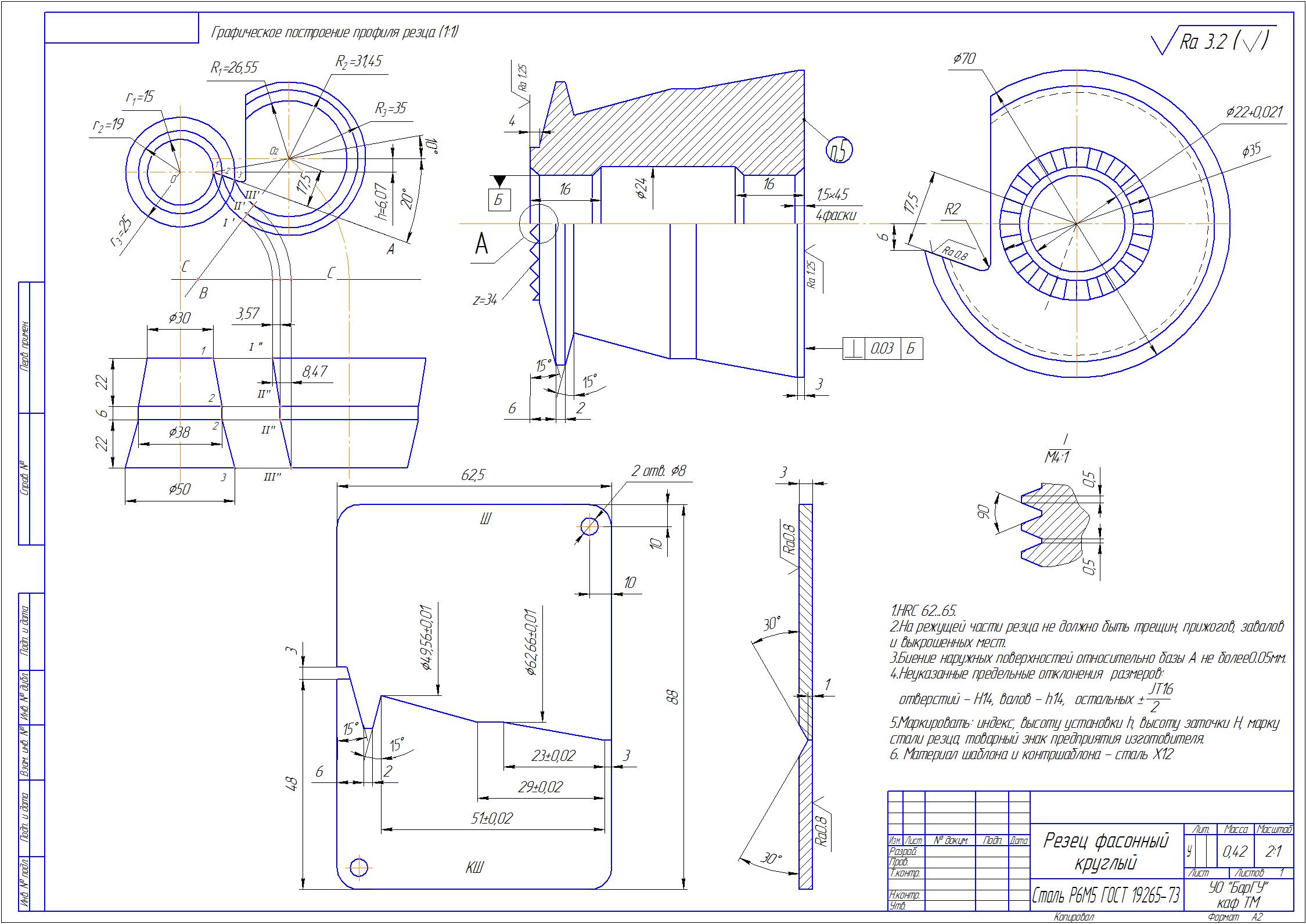

Режущий инструмент\Протяжка шлицевая 6 шл 54-60 .cdw
Режущий инструмент\Резец фасонный
Режущий инструмент\Фреза D100 А3.cdw
Режущий инструмент\ПЗ.docx
