КОМПАС 3D 18

Проектирование шестигранной протяжки

Омский государственный технический университет
Машиностроительный институт
Кафедра Металлорежущие станки и инструменты
курсовой проект по теме:
"Расчёт и проектирование металлорежущих инструментов"
Омск 2016

Исходные данные:
Спроектировать протяжку для протягивания шестигранного отверстия: 22Н12 мм.
Длина детали: L=28 мм.
материал обрабатываемого отверстия - сталь.

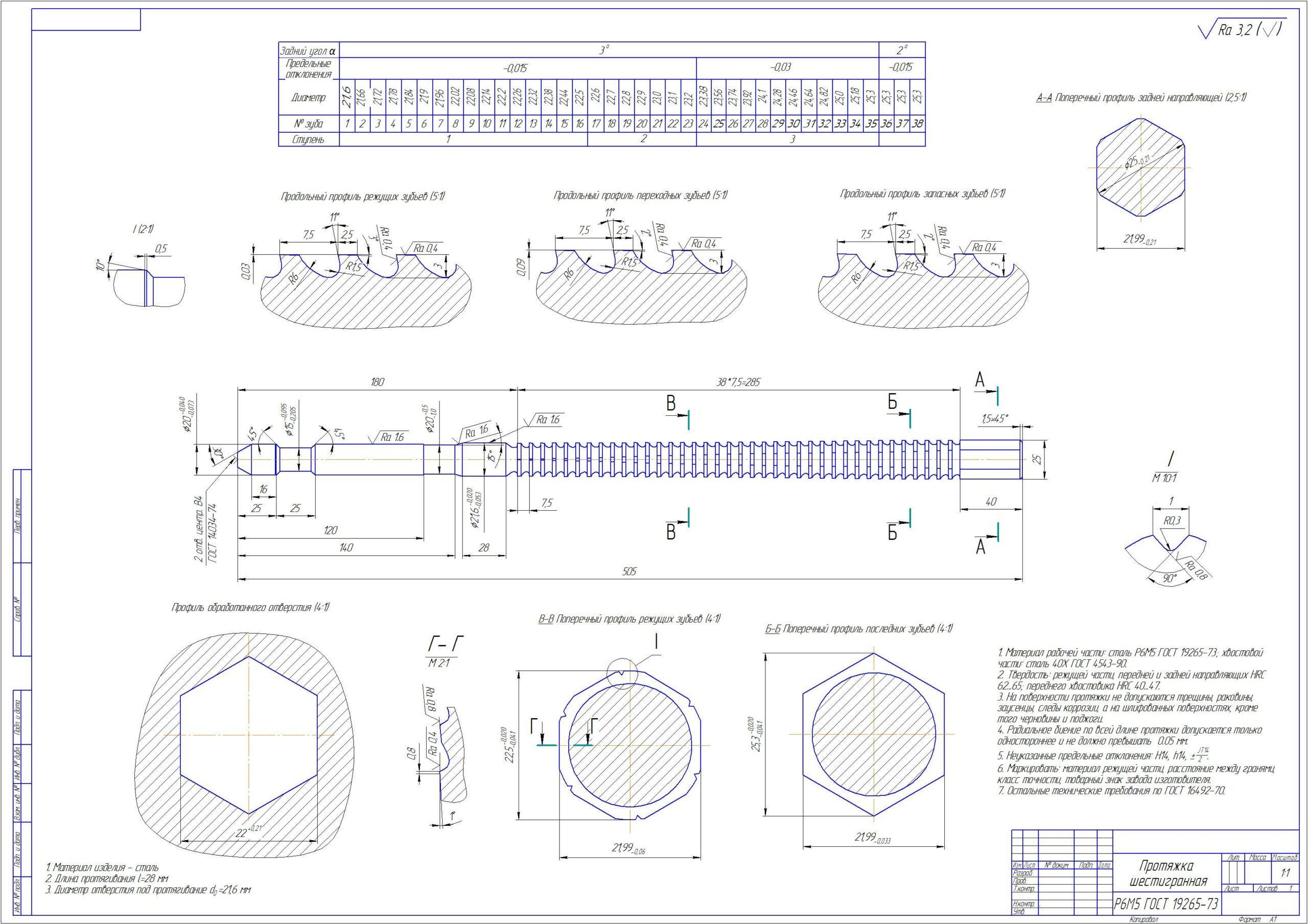

Состав: Чертеж шестигранной протяжки (А1), ПЗ. Язык документа

Софт: КОМПАС-3D 15.2
