Конкурс асов 3D-моделирования

Расчет шестигранной протяжки, дискового шевера, развертки комбинированной, метчика машинного

Донецкий национальный технический университет
Мехатронные системы машиностроительного оборудования
Режущий инструмент
Расчет дискового шевера, шестигранной протяжки, метчика машинного, развертки комбинированной.
2013

Курсовой проект: 51 стр., 15 рис., 4 приложений, 13 источников.
Объект исследования: протяжка шестигранная, развертка комбинированная, дисковый шевер для обработки зубчатых колес и метчик для нарезания метрической резьбы.
Цель работы: спроектировать указанные инструменты для обработки деталей с заданными размерами и параметрами.
В курсовом проекте приведены расчеты всех параметров и размеров указанных инструментов, выбраны материалы для изготовления инструмента и станки, на которых будет вестись обработка.

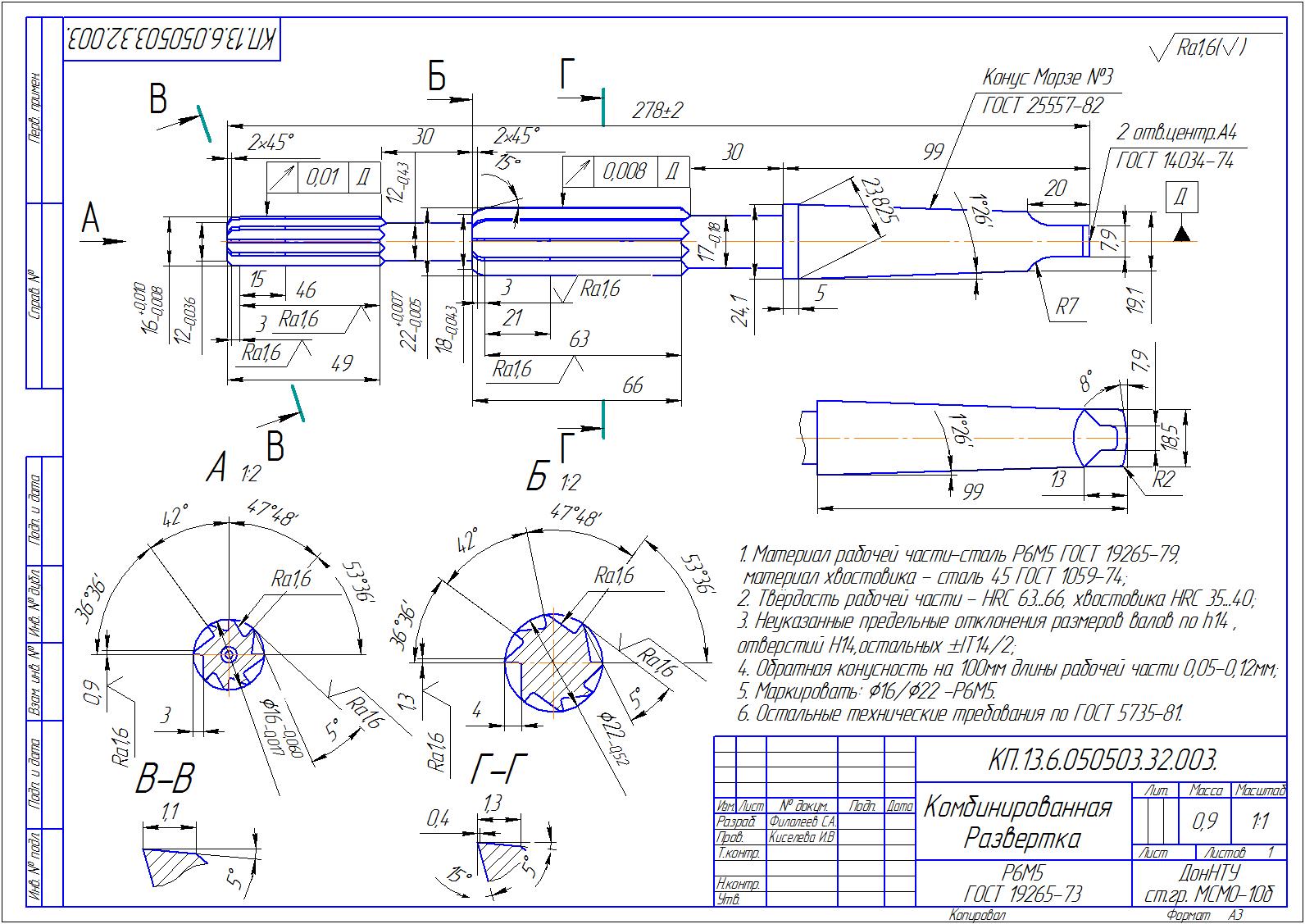

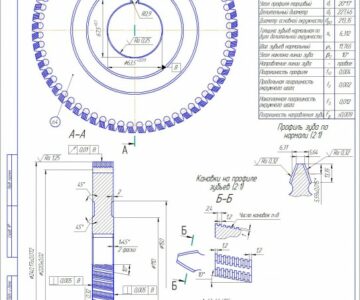

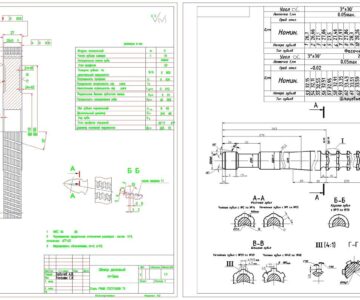

Разработаны рабочие чертежи исследуемых инструментов.
ПРОТЯЖКА, РАЗВЕРТКА, КАНАВКА, МЕТЧИК , ХВОСТОВИК, ДОПУСК, МАТЕРИАЛ, ШАГ

Состав: Дисковый шевер, метчик машинный, развертка комбинированная, протяжка шестигранная. Язык документа

Софт: КОМПАС-3D 14
