1. Исходные данные

Спроектировать инструментальный блок, состоящий из регулируемого резьбонарезного патрона и машинного метчика.
Материал обрабатываемой заготовки – Ст 20 ГОСТ
Твердость обрабатываемого материала - HB 155
Квалитет допуска на обрабатываемую поверхность – 12
Квалитет допуска на обработанную поверхность – 8
Мощность станка – 8 кВт.
Параметр шероховатости обработанной поверхности – Ra 1,6 мкм.
Резьба – М20
Длина резьбового отверстия – 50 мм.

Состав: Метчик, Резьбонарезной патрон Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Расчет и проектирование режущего инструмента и инструментального блока для станка с ЧПУ

Просмотр файлов
КР.docx

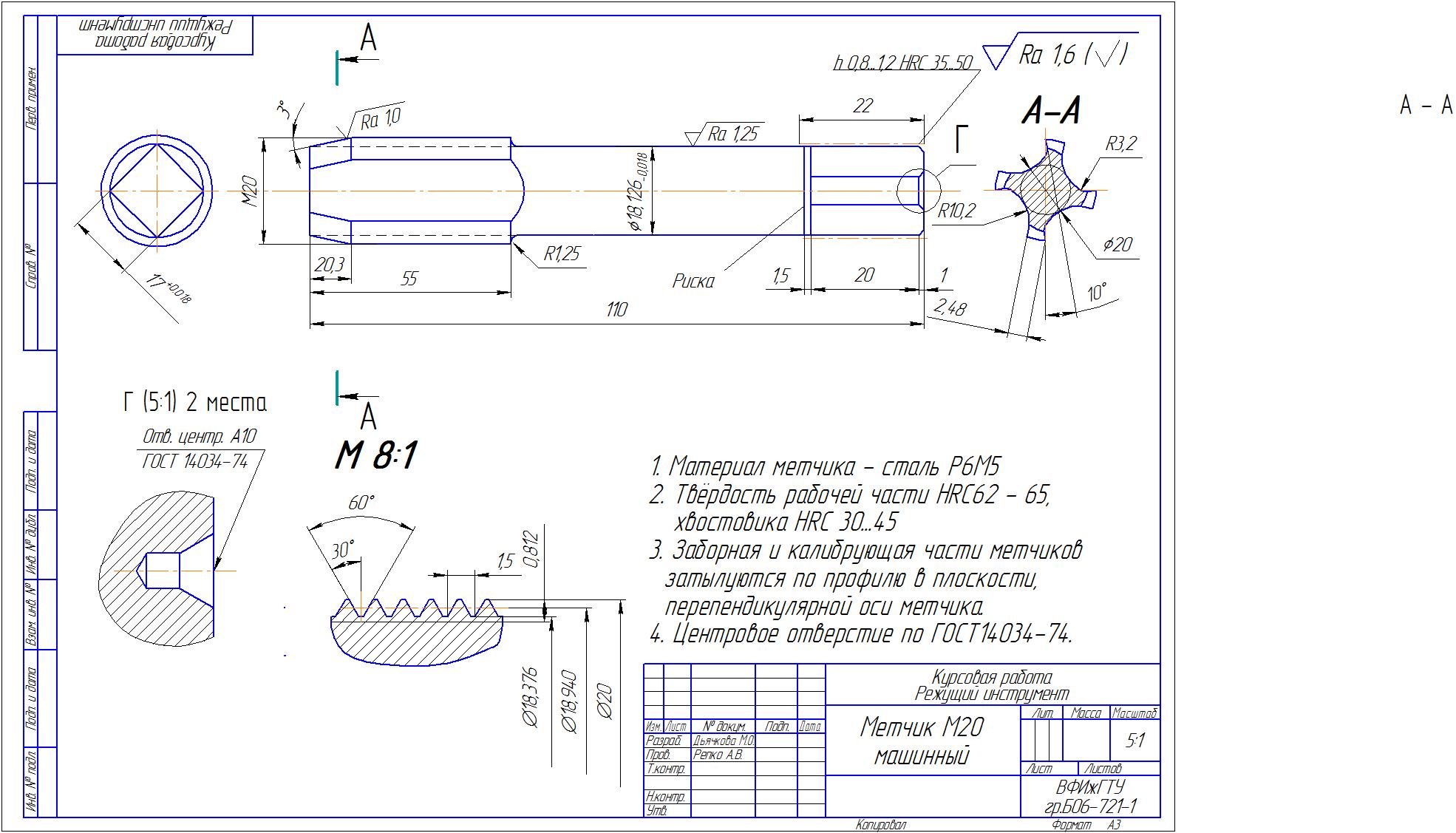

Метчик_А2.cdw
