Режущий инструмент и инструментальное обеспечение автоматизированного производства

Министерство образования Республики Беларусь
БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра: «Металлорежущие станки и инструменты»
Курсовой проект
На тему: “Режущий инструмент и инструментальное обеспечение автоматизированного производства”
2017

Аннотация
Целью данного курсового проектирование является разработка режущий инструментов и инструментальное обеспечение автоматизированного производства.
В работе описывается разработка инструментальной наладки для обработки детали. В неё входит разработка маршрутной технологии, подбор режущий и вспомогательных инструментов, расчеты их режимов резание, описание настройки инструмента вне станка. Также расчет групповой протяжки для обработки шлицевого отверстия и метчика для нарезание резьбы.
Графическая часть состоит из инструментальной наладки, шлицевой протяжки и метчика.

Содержание
1. Разработка инструментальной наладки для обработки детали……........4
1.1 Выбор модели станка 4
1.2 Разработка маршрутной технологии 5
1.3 Выбор режущего и вспомогательного инструмента 6
1.4 Расчет режимов резания 10
1.5 Описание последовательности наладки станка 17
2.Разработка конструкции шлицевой протяжки 19
2.1.Назначение, типы, описание конструкции шлицевой протяжки……19
2.2.Расчет геометрических и конструктивных параметров шлицевой протяжки 26
3. Проектирование метчика………………………………………………...32
3.1 Назначение, типы и описание конструкцииметчиков 32
3.2 Расчет геометрических и конструктивных параметров метчика 32
Литература…………………………………………………………………..39

Исходные данные:
1.
- Чертеж детали (рис.3.1), неуказанные отклонения по 14-му квалитету точности;
- Оборудование – многоцелевой станок с ЧПУ;
- материал детали – сталь 20, σв=400.
2.
спроектировать протяжку для обработки шлицевого отверстия длиной 60 мм во втулке из стали X12M
D-8х32H11х36H8х6f10
3.
Обозначение резьбы – М14-5H;
Шаг резьбы – крупный 2 мм;
Обрабатываемый материал – Чугун СЧ 15;
Тип отверстия – глухое;
Глубина нарезки резьбы – 14 мм.

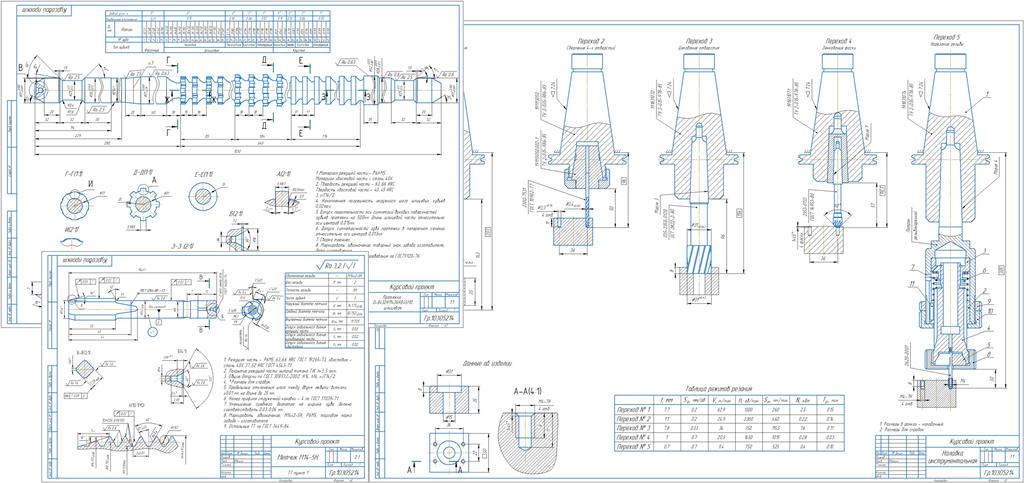

Состав: ПЗ, метчик(А3) , протяжка шлицевая (А3), Наладка инструмента (А1) Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Режущий инструмент и инструментальное обеспечение автоматизированного производства

kursach_po_rezhikam.docx
MetchikM14.cdw
Наладка.cdw
Протяжка.cdw
