Разработка технологического процесса и оснастки для изготовления фрезы дисковой

Белорусский национальный технический университет
Машиностроительный факультет
Кафедра «Металлорежущие станки и инструменты»
Курсовой проект по дисциплине «Инструментальные системы»
На тему: «Проектирование инструментальной наладки и режущих инструментов»

В данном курсовом проекте представлена разработка технологического процесса и оснастки для изготовления фрезы дисковой, включающая проектирование станочного приспособления (Делительная головка для фрезерования клиновидных пазов сборных фрез), специального режущего инструмента, выполнение необходимых технических и экономических расчетов.

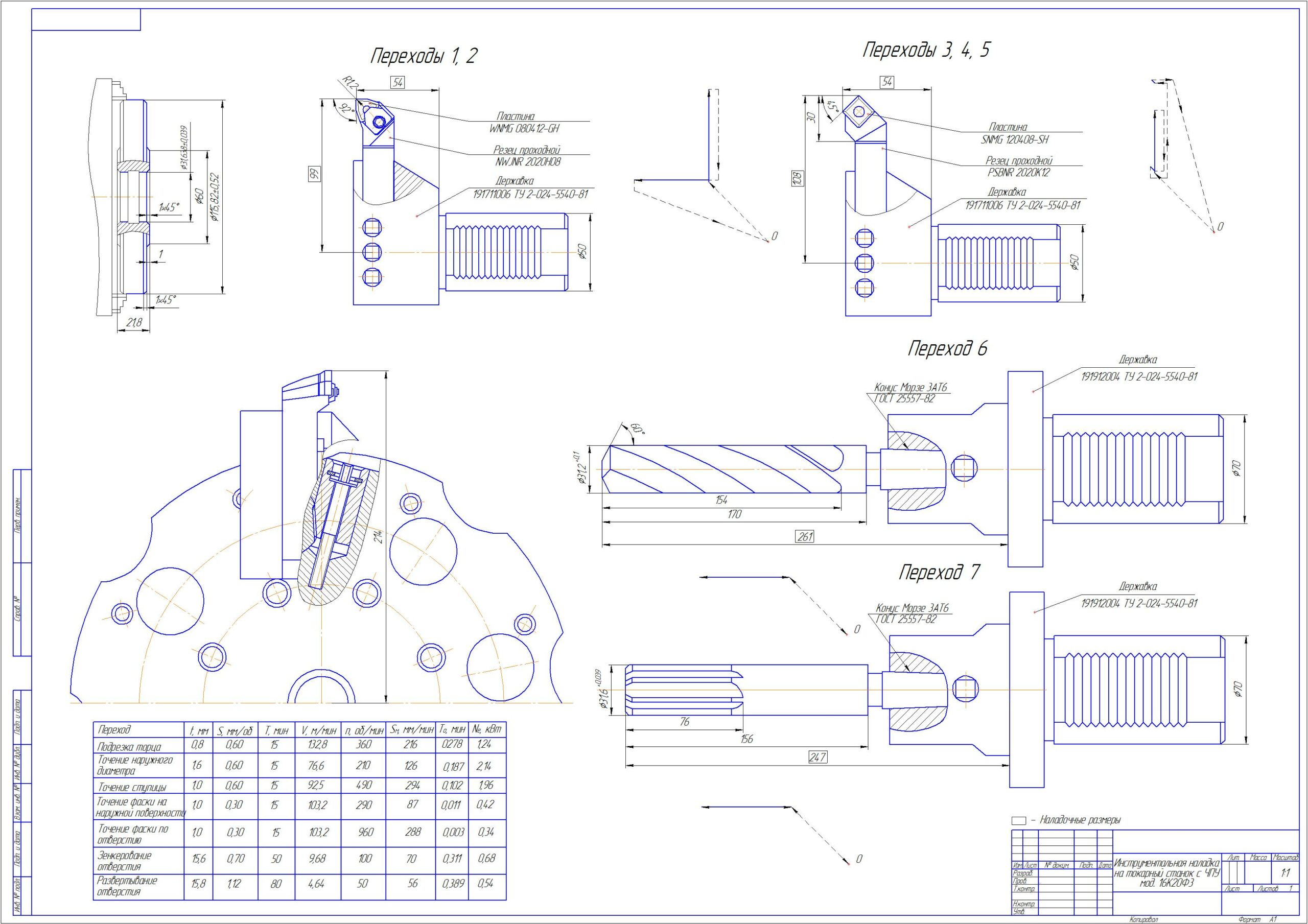

Состав: Инструментальная наладка(А1), Чертёж приспособления(А1), Технология изготовления(А1х3), Фреза дисковая трёхсторонняя сборная(А3). Расчеты Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Разработка технологического процесса и оснастки для изготовления фрезы дисковой

Наладка.cdw
Приспособление.cdw
ТП1.cdw
ТП2.frw
ТП3.frw
Фреза.cdw
1. Назначение и классфикация инструмента.doc
2. Анализ технологичности инструмента.doc
Введение.docx
