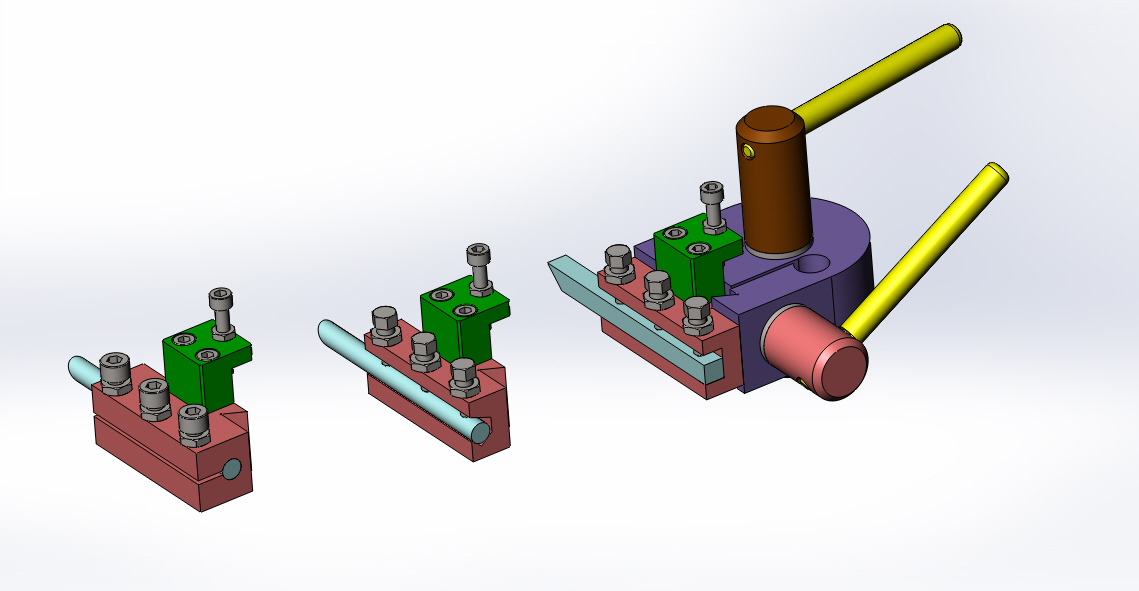

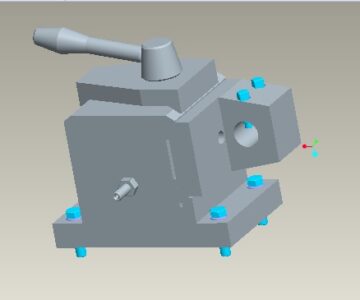

Резцедержатель быстросменный картриджного типа

Резцедержатель быстросменный картриджного типа служит для закрепления резца на суппорте токарного станка. Резец в резцедержателе крепится тремя установочными винтами. Данный резцедержатель картриджного типа применяют для быстрой смены инструмента, они могут устанавливаться практически на все типы токарных станков. Сменные картриджи изготовлены для резцов с квадратной и круглой державкой. Конструкция резцедержателя значительно упрощает смену инструмента. Отличается высокой точностью переустановки, а так же удобством и простотой регулировки.

Преимущество данного быстросменного резцедержателя:
- любое угловое положение;
- свободная регулировка положения сменного картриджа по высоте;
- используется на токарных станках всех типов для крепления резцов на суппорте;
- скорость замены одного резца на другой (замена картриджа) около 5 сек;
- точность перестановки 0,01 мм.

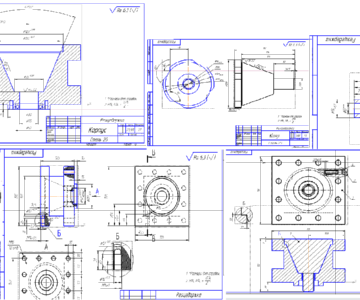

Техническая характеристика резцедержателя:
- максимальная ширина державки резца, мм 12
- максимальная высота державки резца, мм 12
- установочное отверстие, мм 10
- габариты ВхШхД, мм 103х110х163
- вылет максимальный, мм 35
- регулировка картриджа по высоте, мм до 12

Принцип работы быстросменного резцедержателя: используется один быстросменный резцедержатель и несколько картриджей. Резцедержатель один раз устанавливается на суппорт токарного станка, а резцы один раз устанавливаются в картриджи. Для максимально быстрой работы нужно иметь отдельный картридж под каждый резец, причём под квадратные и круглые державки используются разные картриджи. Отсоединение одного картриджа с резцом и крепление другой пары картридж-резец на резцедержатель занимает около 5 секунд (зажим картриджа происходит за счёт поворота боковой ручки на резцедержателе), резец сразу готов к работе. Важным преимуществом данного резцедержателя является простая и однократная настройка резца по высоте. На картридже, который всегда остается соединен с резцом, есть винт и контргайка. Винт позволяет без инструмента настроить высоту резца, а контргайка эту настройку надежно зафиксировать.
