Резцовая головка для нарезания трапецеидальной резьбы вихревым способом

Резцовая головка предназначена для нарезания трапецеидальной левой резьбы Tr 22х5-6g (ходовой винт) вихревым способом на токарно-винторезном станке 1К62. Резцовая головка устанавливается на поперечной каретке суппорта токарно-винторезного станка, и зажимается 4 прижимными болтами. В резцовой вращающейся головке закреплены резцы. Резцовая головка вращается с помощью ременной передачи от электродвигателя. Обрабатываемая заготовка устанавливается в центрах, проходит через резцовую головку и зажимается в цанговом патроне. Резцовая головка установлена эксцентрично относительно обрабатываемой заготовки, и при ее вращении резцы поочередно срезают металл с обрабатываемой заготовки.
Патрон цанговый предназначен для точного установа и надежного закрепления заготовки ходового винта.

Режимы резания:
Окружная скорость вращения резца (200 ÷ 400 м/мин),
Окружная скорость вращения заготовки (20 ÷ 30 м/мин).

Вихревым способом нарезают как наружную, так и внутреннюю резьбу. Так как за один свой оборот резец находится в работе на небольшой части окружности, а на большей части окружности он охлаждается, возможна обработка на высоких скоростях. Вследствие большой скорости резания получается высокая чистота обработанной поверхности резьбы, а высокую точность профиля резьбы можно получить за счет распределения работы резания между несколькими резцами.
Резьба нарезается полностью за один проход, т. е. этот метод более производителен, чем обычный.

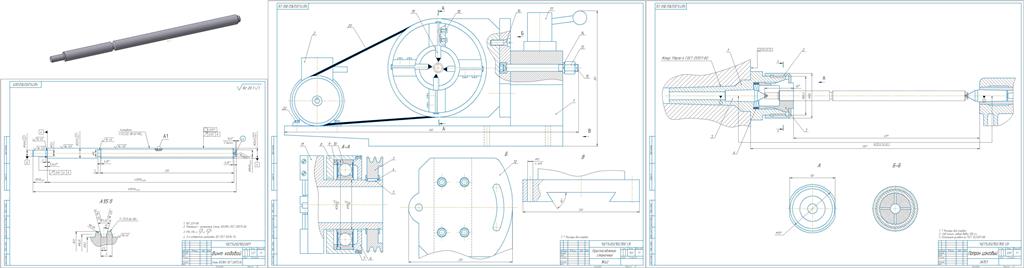

Состав: Резцовая головка (СБ), Спецификация (2 листа), Патрон цанговый (СБ), Спецификация (1 лист), Ходовой винт (деталь)+3D модель, Описание конструкции и принципа действия (2 листа). Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Резцовая головка для нарезания трапецеидальной резьбы вихревым способом

Описание конструкции и принципа действия.doc
Патрон цанговий (СБ).cdw
Резцовая головка (СБ).cdw
Спецификация (патрон).cdw
Спецификация головка (лист 1).cdw
Спецификация головка (лист 2).cdw
Ходовой винт (деталь).cdw
Ходовой винт (деталь).m3d
