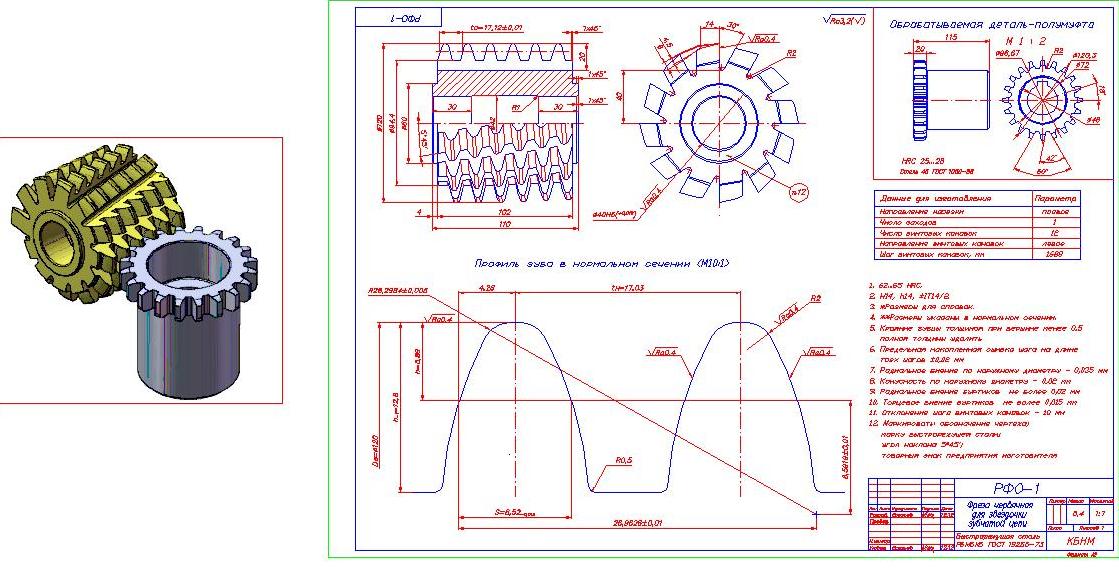

РФО-1 Фреза червячная для звездочки зубчатой цепи

Фреза червячная РФО-1 предназначена для обработки звездочки зубчатой цепи
Обрабатываемая деталь ……... полумуфта из стали 45
1. Зацепление – с приводной зубчатой цепью ПЗ –1–19,05–74–45 по ГОСТ 13552– 81
2. Число зубьев z = 20
 Расстояние от центра шарнира до рабочей грани звена u = 7,14 мм
 Высота зуба h2 = h1 + е =10,5 + 1,9 = 12,4мм
 Радиальный зазор е = 0,1t =0,1×19,05 = 1,9 мм
 Расстояние между кромками рабочих граней зубьев при α=60º – Т = 21,22 мм
 Расстояние от точки пересечения рабочих граней до наружной окружности – С = 30,76 мм
 Радиус закругления впадины зуба r1 = 2 мм
 Измерительная высота зуба y = 3,35 мм
 Толщина зуба на высоте ty =5,87мм
 Угол поворота звена на звездочке φ = 360/z=360º/20 = 18º
 Угол впадины зуба 2β = α-φ=60º – 18º = 42º
 Половина угла заострения зуба γ = 30º – φ= 30º – 18º = 12 º

Состав: Рабочий чертеж и модель 3D Язык документа

Софт: ArchiCAD 2005

Сайт: www

Просмотр файлов
РФО-1 Фреза червячная для звездочки зубчатой цепи.dwg
Полумуфта.SLDPRT
РФО-1 Фреза червячная для звездочки.SLDPRT
