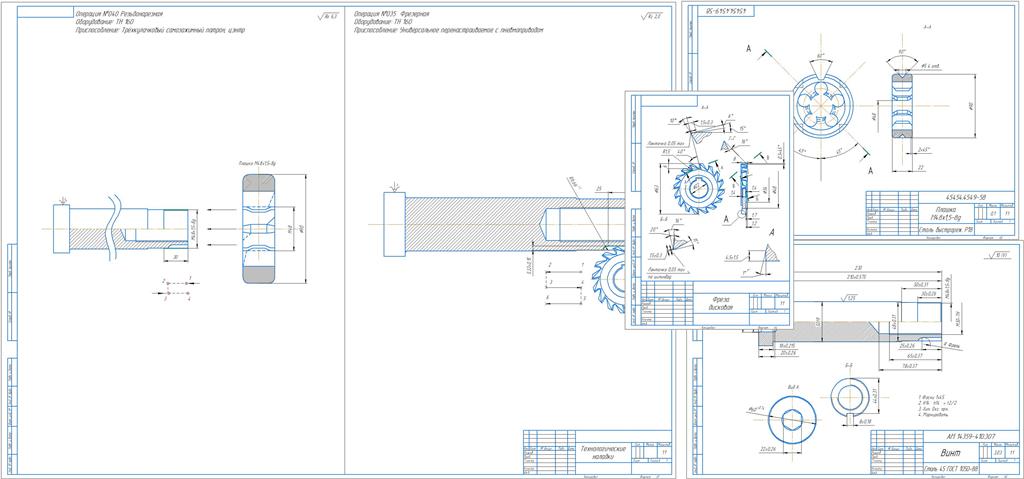

Спроектировать инструментальную наладку, рассчитать и сконструировать два режущих инструмента. Дисковая трехсторонняя фреза и плашка М48х1,5-8g

Белорусский национальный технический университет
Кафедра металлорежущих станков и инструментов
Курсовой по дисциплине "Металлорежущие станки и инструменты"
На тему: "Спроектировать инструментальную наладку и рассчитать и сконструировать два режущих инструмента"

В данном курсовом проекте разрабатывается прогрессивный план обработки детали ВИНТ с расчетом режущих
инструментов и выбора станка.

ВВЕДЕНИЕ
Характеристика детали «ВИНТ», её назначение, описание и расшифровка материала, из которого изготовлена деталь.
1. Разработка инструментальной наладки для обработки детали Винт
на токарном прутковом автомате с ЧПУ.
1.1 Выбор станка и его обоснование (общий вид, его техническая характеристика, оси координат, привязка нулей).
1.2 Разработка маршрута обработки детали по переходам на выбранном станке.
1.3 Выбор режущих инструментов и его обоснование (общий вид, основные геометрические и конструктивные параметры, материал режущей части).
1.4 Выбор вспомогательных инструментов (общий вид, основные геометрические и конструктивные параметры, материал режущей части).
1.5 Расчет режимов обработки.
1.6 Проектирование расчетно-наладочной карты
2. Расчет и конструирование дисковой трехсторонней фрезы
2.1 Обзор конструкции и назначения подобных фрезы
2.2 Расчет и конструирование дисковой трехсторонней фрезы
3. Расчет и конструирование плашки М48х1,5-8g
3.1 Назначения и описания конструкции плашки
3.2 Расчет и конструирование плашки М48х1,5-8g
ВЫВОДЫ
ЛИТЕРАТУРА
