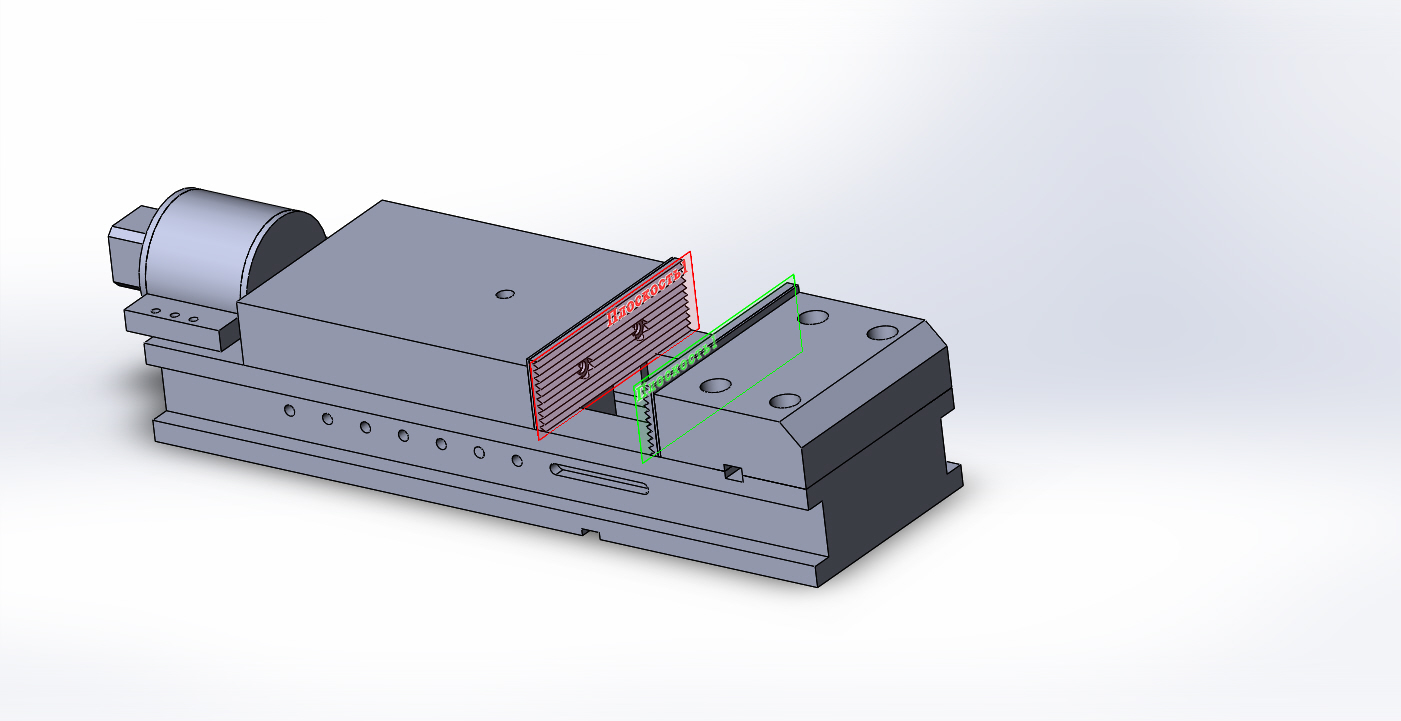

Тиски призматические с шаговым двигателем

Тиски призматические (Упрощённый вариант)
Тиски призматические с шаовым приводом предназначены для закрепления заготовок при механической обработке на металлорежущих станках.
габаритные размеры
590х160х135 мм
максимальное расстояние между губками 125
установлен шаговый двигатель для перемещения губки тисков.
вес 14 кг
усилие зажима 20000Н
Корпусные детали тисков изготавливаются из стали с термообработкой направляющих.
Установка тисков на столе станка производится с помощью шпонок, крепление – с помощью прихватов
Настройка тисков на нужный размер производится фиксацией кронштейна, находящегося внутри ползуна, штырем в отверстия корпуса.
Высокая твердость рабочих поверхностей обеспечивает долговечность тисков с сохранением точности.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2017

Сайт: www

Файлы:
Приспособление\1.SLDPRT
Приспособление
Приспособление\2.SLDPRT
Приспособление\винт.SLDPRT
Приспособление\гайка.SLDPRT
Приспособление\Губки.SLDPRT
Приспособление\Деталь2.SLDPRT
Приспособление\Деталь5.SLDPRT
Приспособление\Деталь6.SLDPRT
Приспособление\Деталь7.SLDPRT
Приспособление\Корпус.SLDPRT
Приспособление\Неподвижная губка.SLDPRT
Приспособление\Подвижная губка.SLDPRT
Приспособление\Ползун.SLDPRT
Приспособление\Прижим.SLDPRT
Приспособление\Стол.SLDPRT
Приспособление\Т-образ.SLDPRT
Приспособление\Тиски.SLDASM
Приспособление\фиксатор.SLDPRT
Приспособление\ШД.SLDPRT
Приспособление\Шпонка.SLDPRT
Приспособление
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

В строке софт указан Компас, а файлы SolidWorks! Это обман или ошибка?!

    2

    это опечатка, исправили. в таких случаях смотрите список файлов. у них есть и соответствующие иконки присущие нужному софту и расширения
