Тиски универсальные гидравлические с призматическими губками, для обработки деталей типа ,,Вилка, Рычаг, Шатун,,

Тиски универсальные гидравлические с призматическими губками. Тиски гидравлические могут быть использованы для сверлильно-фрезерно-расточных работ на соответствующих станках для этих операций. Данные тиски имеют призматические губки и могут быть использованы при обработке деталей, которые имеют цилиндрические головки диаметром от 25 до 40 мм, типа ,,Вилка, Рычаг, Шатун,,. Данные тиски имеют одну неподвижную и одну подвижную (зажимающую) призматические губки. Усилие зажима заготовки осуществляется с помощью призмы подвижной, с начальной силой от гидроцилиндра. Два рым-болта обеспечивают транспортировку тисков. Фрезу можно настраивать на исполняемый размер по установу с помощью щупа.

Техническая характеристика тисков гидравлических:
- ход штока, мм 10...12
- давление масла в гидросистеме, МПа 10
- усилие зажима деталей, кН 30
- привод зажима - гидравлический
- гидроцилиндр по ГОСТ 19874-74
- диаметр поршня, мм 40
- диаметр штока, мм 22
- габариты, ВхШхД, мм 90х130х456
- масса, кг 22,5
- группа станков - сверлильная, фрезерная, расточная
- размер пазов, мм 18
- количество пазов, шт 2
- направляющая шпонка, мм 18h9
- количество направляющих шпонок, шт 2
- тип губок - призматические
- универсальность губок (при замене губок, применении подкладок) - есть
- количество губок, шт 2
- диаметр головок заготовок при обработке, мм 25...40
- базовый размер между осями головок, мм 140
- обработка деталей типа ,,Вилка, Рычаг, Шатун,,

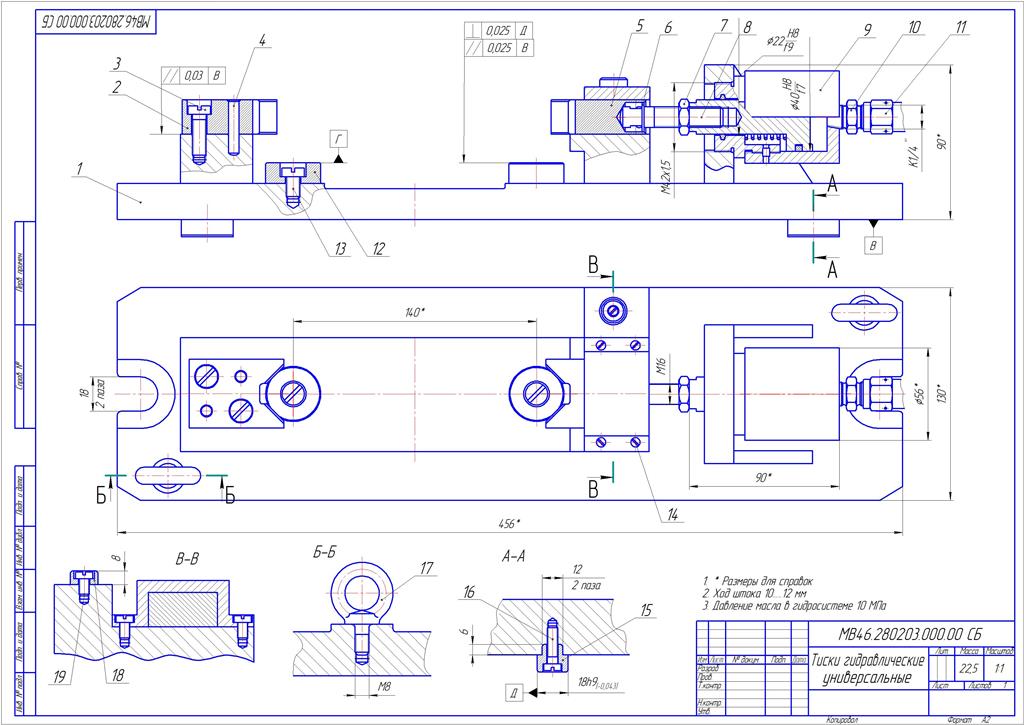

Состав: Тиски гидравлические (СБ), Спецификация (2 листа), ПЗ (Описание конструкции и принципа действия тисков, 2 листа). Язык документа

Софт: КОМПАС-3D 11

Файлы:
Спецификация (лист 1).cdw
Описание приспособления.doc
Тиски гидравлические (СБ).cdw
Спецификация (лист 2).cdw
