Национальный технический университет Украины Киевский политехнический институт
Кафедра лазерной техники и физико-технических технологий
По дисциплине "Детали машин"
На тему: "Устройство для фрезерования шпоночного паза диаметром 8 миллиметров"
Киев 2014
Исходные данные деталь "Вал-шестерня" является деталью типа "Тело вращения". Имеет внешние цилиндрические поверхности диаметр 28 мм; диаметр 34 мм; диаметр 35 мм; диаметр 34,5 мм; диаметр 42 мм; канавку диаметр 33 мм, b = 1,75 мм. Внешняя цилиндрическая поверхность диаметра 28 мм имеет фаску 1,6х45 мм. Деталь изготовлена из стали 40Х, имеет массу 1,8 кг. Размеры: наибольший диаметр 62,18 мм. , Длина 229,3 мм. Деталь имеет коническую поверхность на которой нарезаются зубы, торцевых канавку и шпоночный паз.
В данной работе разработано развитие машиностроения, повышение качества машин, приборов и аппаратов, сокращение сроков разработки и освоения производства новых изделий, обеспечения высокой точности и стабильности процессов их изготовления находится в прямой зависимости от совершенства технологии. Для совершенства технологии применяют станки с ЧПУ.

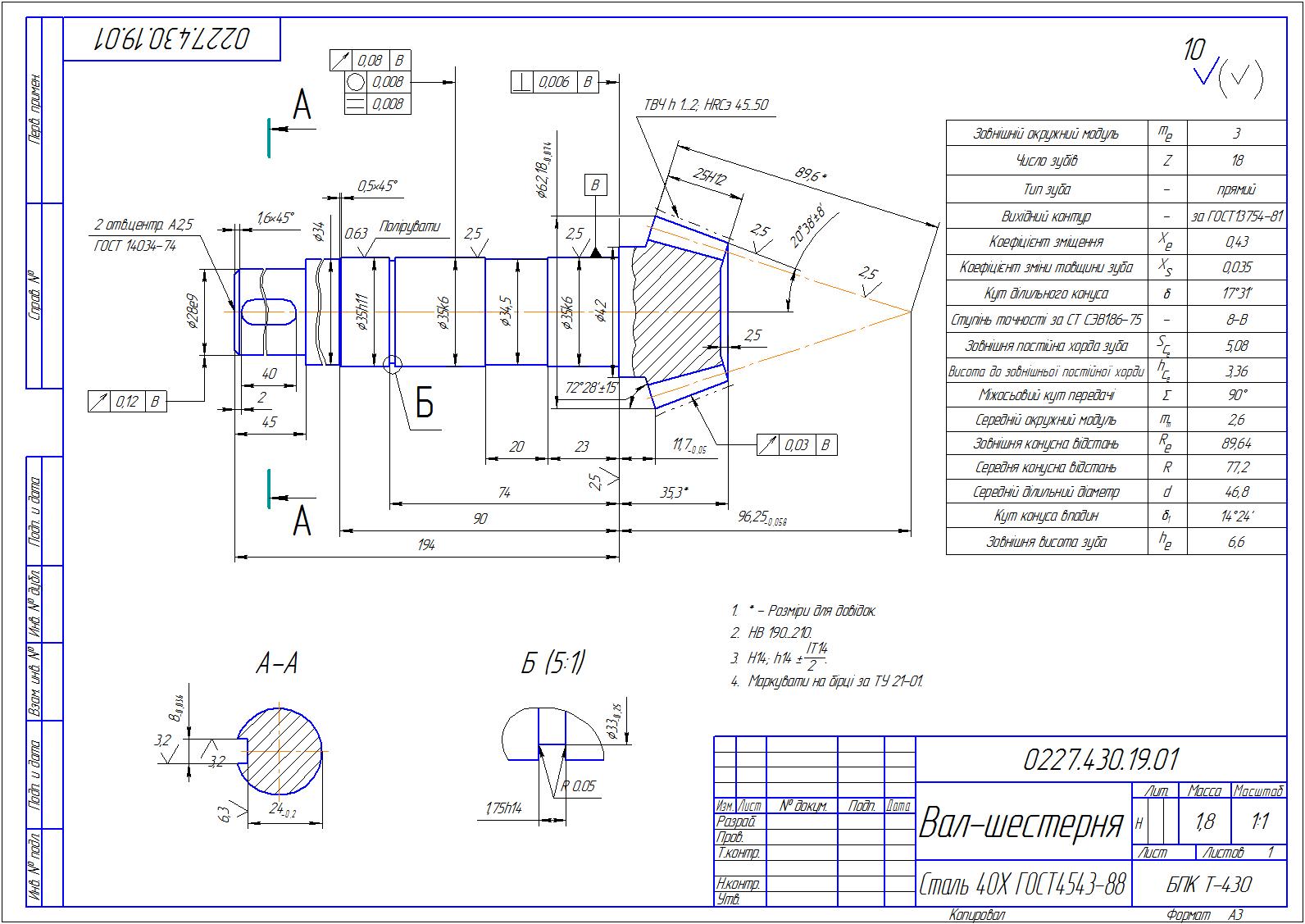

Графическая часть содержит чертеж "Вал-шестерня", и схему Устройство для фрезерования шпоночного паза диаметром 8 миллиметров.
Общая часть
Введение
Технологическая часть
Конструкторская часть
Экономические расчеты
Список используемой литературы
