Кинематический анализ привода главного движения и движения подач круглошлифовального полуавтомата модели 3А151

Барановичский государственный университет
Факультет инженерный
Курсовой проект по дисциплине "Металлорежущие станки"
На тему: "Кинематический анализ привода главного движения и движения подач круглошлифовального полуавтомата модели 3А151"
Барановичи 2019

Цель работы: приобретения и закрепления теоретических и практических навыков в проектировании, конструировании и расчете привода главного движения и движения подач указанного станка
В курсовой работе при использовании исходных данных получено:
1) Кинематическая схема круглошлифовального станка 3А151;
2) Проанализорована кинематика привода подач;
3) Рассчитаны режимы резания;
4) Операционный эскиз.

Содержание:
ВВЕДЕНИЕ
1 КРАТКАЯ ХАРАКТЕРИСТИКА CВЕРЛИЛЬНОЙ ГРУППЫ СТАНКОВ
1.1 Назначение и устройство станка, его техническая характеристика
1.2 Анализ кинематики привода главного движения станка
1.3 Передаточное отношение
1.5 Анализ кинематики привода подач
1.6 Устройство механизма для реверсирования
1.7 Правила эксплуатации станка
Выводы по разделу
2 РЕЖИМ РЕЗАНИЯ
2.1Выбор инструмента
2.2Назначение режима резания
2.3 Операционный эскиз
Выводы по разделу
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

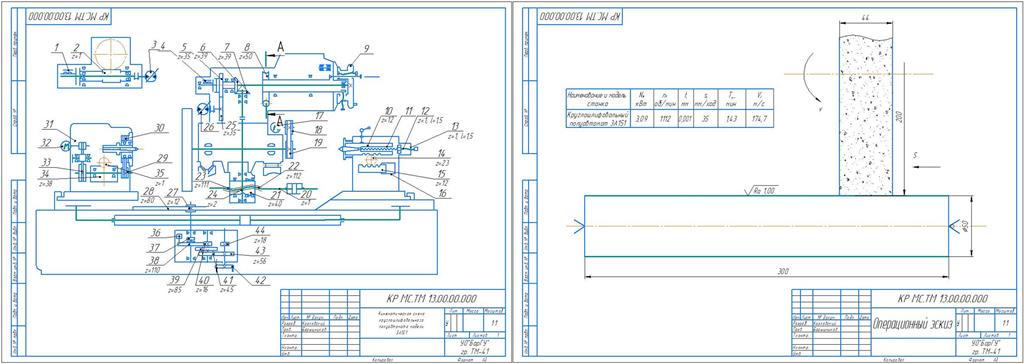

Приложения
А. Кинематическая схема круглошлифовального станка
Б. Операционный эскиз
Исходные данные:
Материал – сталь 40Х, HRC 52. Параметры: d3 = 50, l = 300 мм, Ra = 1,0 мкм, ha = 0,2 мм
n=1112 об/мин
