Кинематический анализ привода главного движения и движения подач универсального внутришлифовального станка модели 3К227В

Барановичский государственный университет
Факультет инженерный
Кафедра оборудования и автоматизации производства
Курсовая работа по дисциплине «Металлорежущие станки»
На тему: "Кинематический анализ привода главного движения и движения подач универсального внутришлифовального станка модели 3К227В"
Барановичи 2019

Объектом и предметом исследования являются привод главного движения и движения подачи плоскошлифовального станка.
Цель работы – анализ кинематической схемы привода внутришлифовального станка модели 3К227В.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 КРАТКАЯ ХАРАКТЕРИСТИКА ШЛИФОВАЛЬНОЙ ГРУППЫ СТАНКОВ
1.1 Назначение и устройство станка, его техническая характеристика
1.2 Анализ кинематики привода главного движения станка
1.3 Передаточное отношение
1.4 Структурная схема механизма подач
1.5 Анализ кинематики привода подач
1.6 Устройство механизма для реверсирования
1.7 Правила эксплуатации станка
Выводы по разделу
2РЕЖИМ РЕЗАНИЯ
2.1Выбор инструмента
2.2Назначение режима резания
2.3Операционный эскиз
2.4 Расчет частоты вращения, тангенциальной силы резания, мощности и машинного времени
Выводы по разделу
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЯ

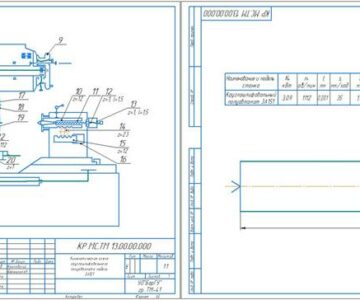

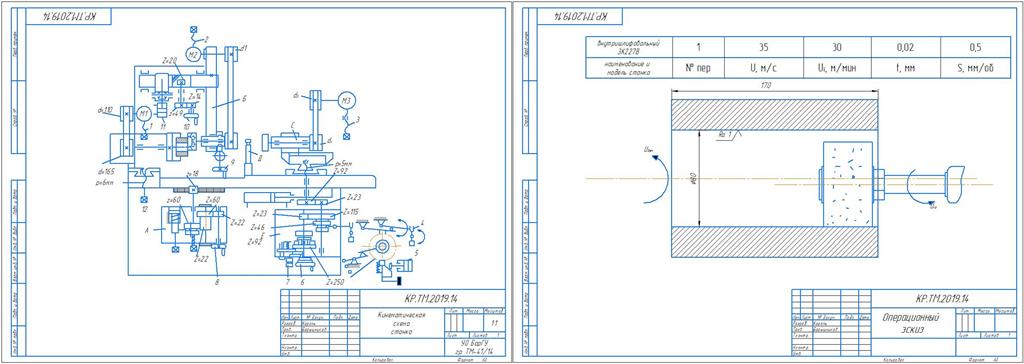

А. Чертёж кинематической схемы станка – формат А3
Б. Операционный эскиз – формат А4

Исходные данные:
Инструмент:
Для обработки подбираем шлифовальный круг при шлифовании серого чугуна (ГОСТ4543-81):
Выбираем характеристику шлифовального круга. Форма круга ПП – прямоугольный профиль; материал абразивных зерен – электрокорунд белый; зернистость 16…25; твердость связки – средняя; связка – керамическая.
2. Скорость шлифования для круга подобного типа Vкр=35 м/с.
На станке круг вращается с частотой вращения n= 11000 мин-1.
3 Параметры резания при шлифовании:
- скорость круга vk = 35м/с;
-глубина шлифования t = 0.02мм;
-продольная подача на 1 об. заготовки S = 0.5;
-скорость детали 30 м/мин
