Кинематический анализ привода главного движения и движения подач лоботокарного станка

0
211
2415
1
0

Барановичский государственный университет
Кафедра оборудования и автоматизации производства
Курсовая работа по дисциплине "Металлорежущие станки"
На тему : "Кинематический анализ привода главного движения и движения подач лоботокарного станка Станок-прототип 1М693"
Барановичи 2015

Объектом исследования является лоботокарный станок.
Цель работы – изучение назначения и принцип работы станка, технические характеристики и технологические возможности, его устройство и кинематическая схема, построен график частот шпинделя.
При выполнении курсовой работы были закреплены теоретические положения курса «Металлорежущие станки», и в частности ознакомление с особенностями кинематического анализа лоботокарного станка ости.
Изучен общий методический подход к изучению станков, расчет отдельных узлов и механизмов к данным целевым узлам станка и станку в целом. Выполнено проектирование режущего инструмента, применяемого на станке.
Были изучены назначение и принцип работы станка, технические характеристики и технологические возможности, его устройство и кинематическая схема, построен график частот шпинделя.
В ходе выполнения курсовой работы применялись знания о кинематике станков, построении структурных сеток станков, использовались нормативные документы, стандарты ЕСКД, ГОСТы и справочная литература.
Новые полученные знания позволят применять их в дальнейшем при разработке технологических процессов для развития машиностроительной отрасли промышленности.

Наибольший диаметр обрабатываемого изделия мм. 2000
Диаметр планшайбы мм. 1600
Высота центров над плитой мм. 1000
Наименьший и наибольший диаметр зажатия в патроне мм. 90-1270
Длина выемки плиты до планшайбы мм. 500
Расстояние между центрами мм. 2000
Число скоростей шпинделя 20
Пределы чисел оборотов шпинделя об/мин. 30…3000
Число продольных и поперечных подач 25
Пределы продольных подач мм/мин. 0,5-160
Пределы поперечных подач мм/мин. 0,4-120
Наибольшее продольное перемещение суппорта мм. 1800



Дата
24.12.2015
Язык
Русский
Состав

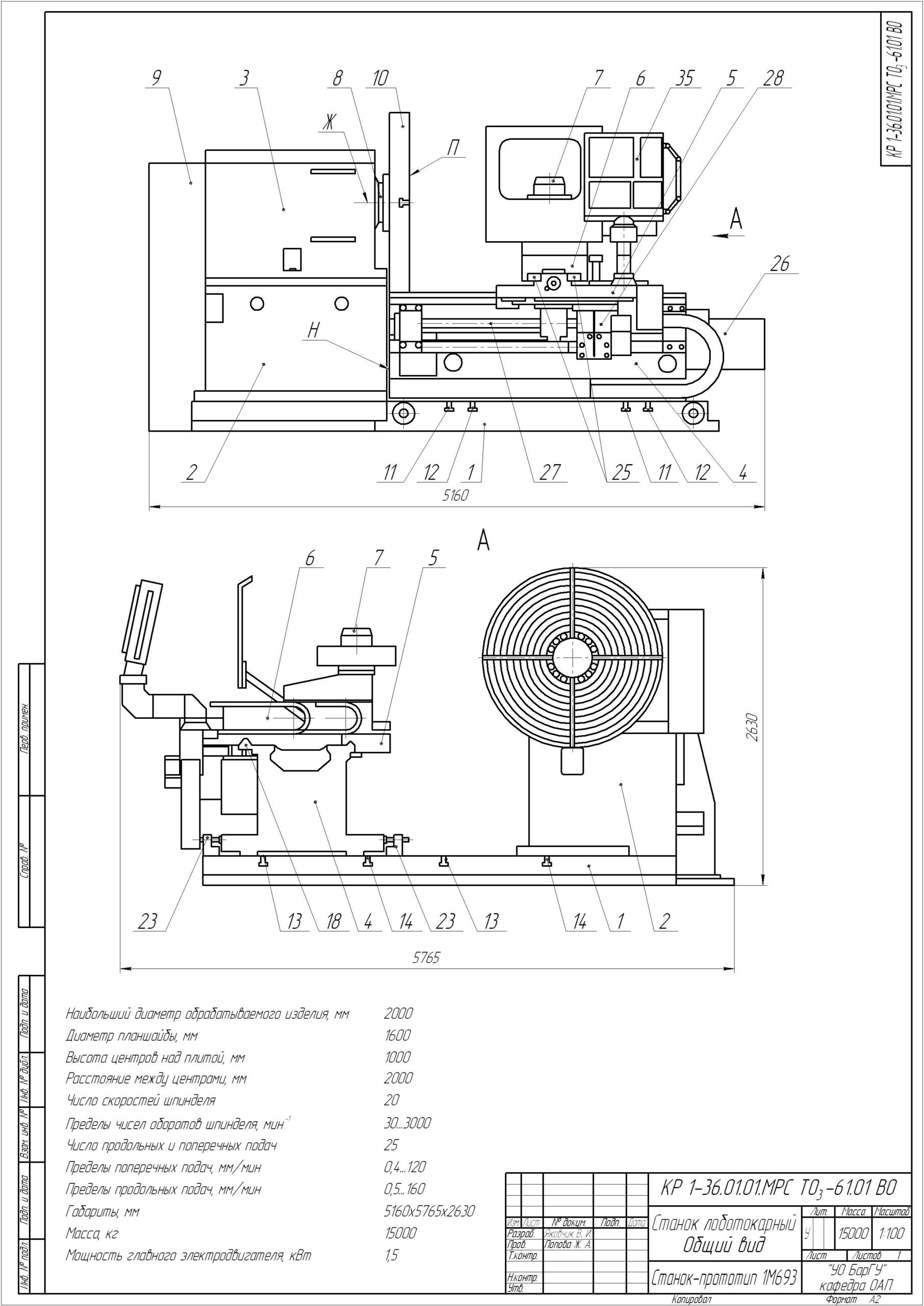

Общий вид станка, Кинематическая схема станка, График частот вращения, Режущий инструмент, ПЗ
Софт
КОМПАС-3D 12 SP 2 Как открыть?
Содержимое архива
  • Яковчик В. И
    • Рецензия.docx
    • Кинематическая схема.cdw
    • ВСЯ ЗАПИСКА.docx
    • ТИТУЛЬНИК.docx
    • Резец.cdw
    • Общий вид.cdw
    • Реферат.docx
    • ГРАФИК ЧАСТОТ.cdw
    • СОДЕРЖАНИЕ.docx
