ФГБОУ ВПО "Госуниверситет-УНПК"
Кафедра Конструкторско-технологического обеспечения машиностроительных производств
Дисциплина «Металлорежущие станки»
Тема проекта: «Модернизация привода главного движения лоботокарного станка модели 1Д65»
Орел 2011
В ходе курсового проекта необходимо произвести модернизацию привода главного движения, увеличив мощность привода на 10% и обеспечив 24 скорости вращения шпинделя. Максимальное число оборотов шпинделя 1000 об/мин. Знаменатель геометрического ряда φ=1,26.
Для выполнения поставленной задачи момент с вала электродвигателя на вал I при помощи ременной передачи. С вала I на вал II передается момент при помощи блока из двух зубчатых колес. Вал II и вал III соединены блоком из двух зубчатых колес. Вал III соединен с валом IV блоком из трех зубчатых колес. Вал IV и вал VI образуют сложенную структуру, момент может передаваться как напрямую так и через вал V. Вал VI соединен со шпинделем при помощи план шайбы.
Курсовой проект содержит: Графическую часть (4 листа формата А1), пояснительную записку (37 страниц) включающую рисунки и таблицы.

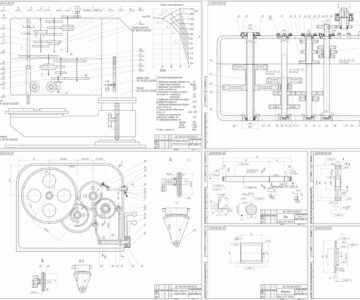

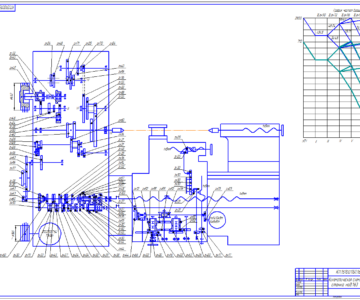

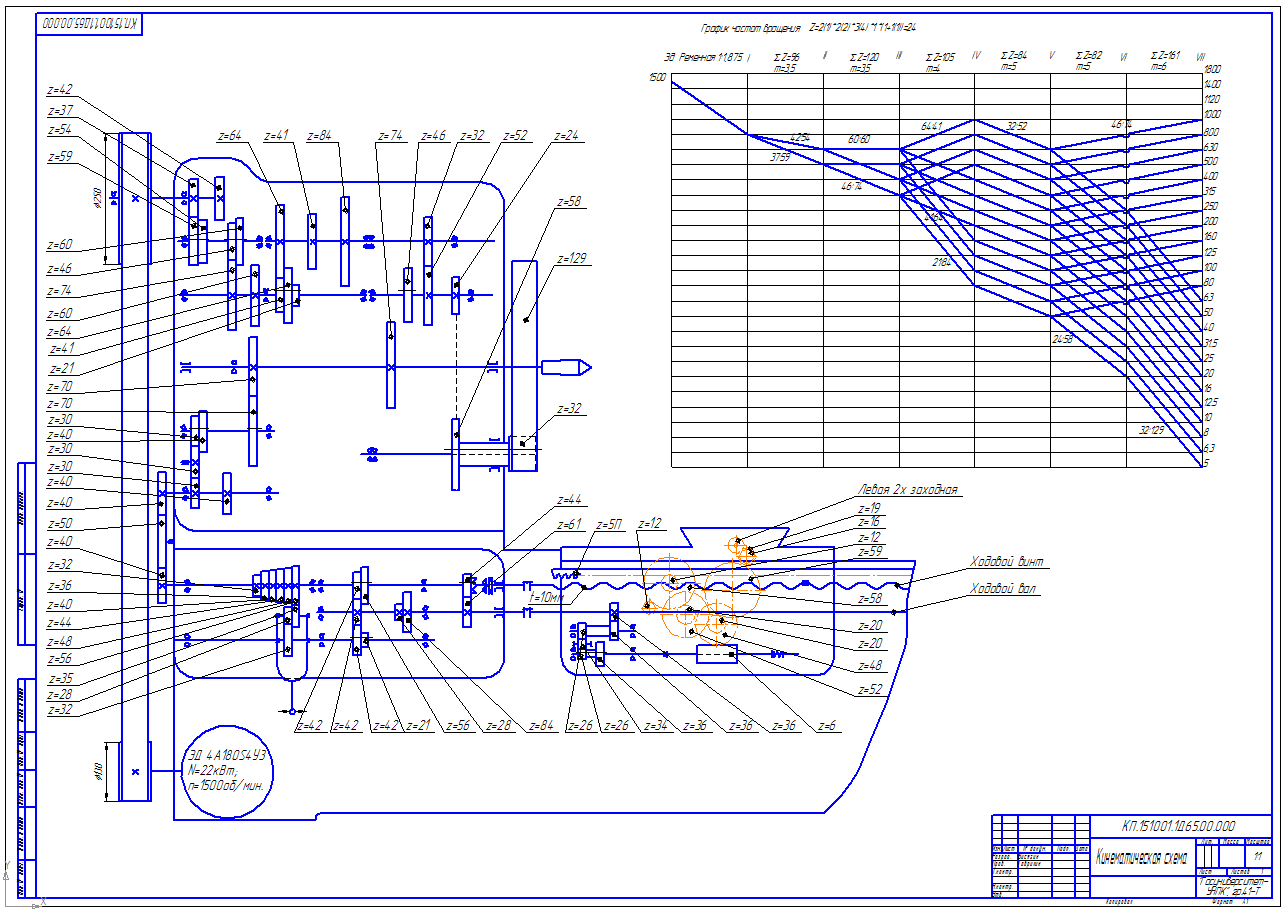

В графической части представлены: кинематическая схема станка и график частот вращения (А1), развертка привода главного движения (А1), свертка привода главного движения (А1), деталировка (вал, колесо, стакан, крышка в сумме 1А1).
