Комплект технической документации по наладке, эксплуатации и обслуживанию станка с ЧПУ мод. 1П426ДФ3 система ЧПУ Sinumerik 802D для обработки детали №100-4617112Б “Вал”

222

5143

100

Чертеж Комплект технической документации по наладке, эксплуатации и обслуживанию станка с ЧПУ мод. 1П426ДФ3 система ЧПУ Sinumerik 802D для обработки детали №100-4617112Б “Вал”

Минский государственный автомеханический колледж
2-36 01 31 Металлорежущие станки и инструменты
Дипломный проект
Разработать комплект технической документации по наладке, эксплуатации и обслуживанию станка с ЧПУ мод. 1П426ДФ3 система ЧПУ Sinumerik 802D для обработки детали №100-4617112Б “Вал”

Дипломный проект содержит информацию по подготовке, проектированию и расчетам комплекта технической документации по наладке, эксплуатации и обслуживанию станка с ЧПУ мод. 1П426ДФ3 системы ЧПУ Sinumerik 802D для обработки детали №100-4617112Б “Вал”

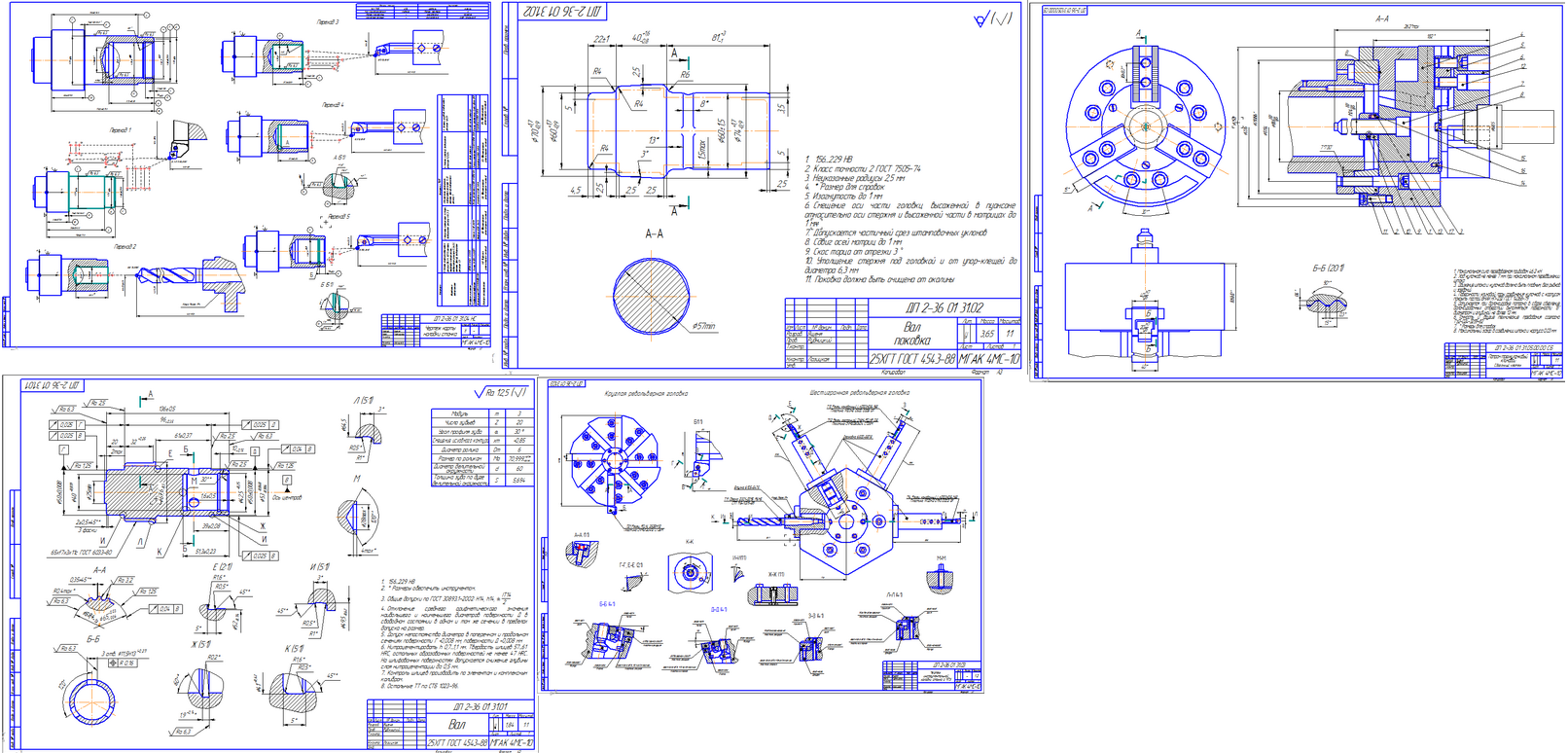

Данный дипломные проект состоит из пояснительной записки включающий технологический, конструкторский, экономический и др. разделы. Включает в себя 5 чертежей (чертеж детали, чертеж заготовки, чертеж карты наладки, карты инструментальной наладки, чертеж приспособления для крепления детали (трехкулачковый патрон))

1П426ДФ3 Siemens Наладка Наладки технологические Патрон трёхкулачковый ЧПУ

Автор

Олег

Дата

21.12.2013

Язык

Русский

Состав

ПЗ, Вал (заготовка, деталь), патрон (СБ), карта инструментальной наладки (КН)

Софт

Компас-3D 12 SP1 Как открыть?

Содержимое архива

Исправлено
- ТД 10 КК КЭ2+.frw
- ТД 2 Маршрутная Карта+.docx
- ТД 3 ОП+.frw
- ТД 7 ККИ+.docx
- ТД 11 КК КЭ3+.frw
- ПЗ 1 Титульный лист.doc
- ПЗ 7 Раздел 4 (ТЕХ ОБСЛУЖИВАНИЕ)+.docx
- !ЧДП-05 (Спецификация)+.cdw
- ТД 8 Карта контроля+.doc
- ПЗ Раздел 7 (РЕСУРСОСБЕРЕЖЕНИЕ).docx
- ПЗ 3 Введение+.docx
- ПЗ 5 Раздел 2 (КОНСТРУКТОРСКИЙ)123+.docx
- ПЗ 11 Раздел 8 (ЭКОНОМИКА)+.docx
- ПЗ 2 Содержание+.docx
- ПЗ 14 Нормативная документация.docx
- !ДП-03 (Инструмент наладка) V2+.cdw
- ПЗ 12 Заключение+.docx
- ПЗ 10 Раздел 7 (РЕСУРСОСБЕРЕЖЕНИЕ).docx
- ~WRL0003.tmp
- ТД 5 ОП2+.frw
- ТД 9 КК КЭ1+.frw
- ПЗ 6 Раздел 3 (НАЛАДКА СТАНКА)+.docx
- ПЗ 5 Раздел 2 (КОНСТРУКТОРСКИЙ)+.docx
- ПЗ 13 Список литературы+.docx
- ТД 1 Титульный Лист+.xlsx
- ПЗ 8 Раздел 5 (ОХРАНА ТРУДА).docx
- !ЧДП-05 (Патрон)+.cdw
- ПЗ 4 Раздел 1 (ТЕХНОЛОГИЧЕСКИЙ)+.docx
- ТД 4 ОП1+.frw
- !ЧДП-01 (Деталь)+.cdw
- !ДП-04 (Карта наладки) V2+.cdw
- ПЗ 9 Раздел 6 (ЭНЕРГОСБЕРЕЖЕНИЕ).docx
- !ЧДП-02 (Заготовка)+.cdw
- ТД 6 ОП КЭ+.frw
