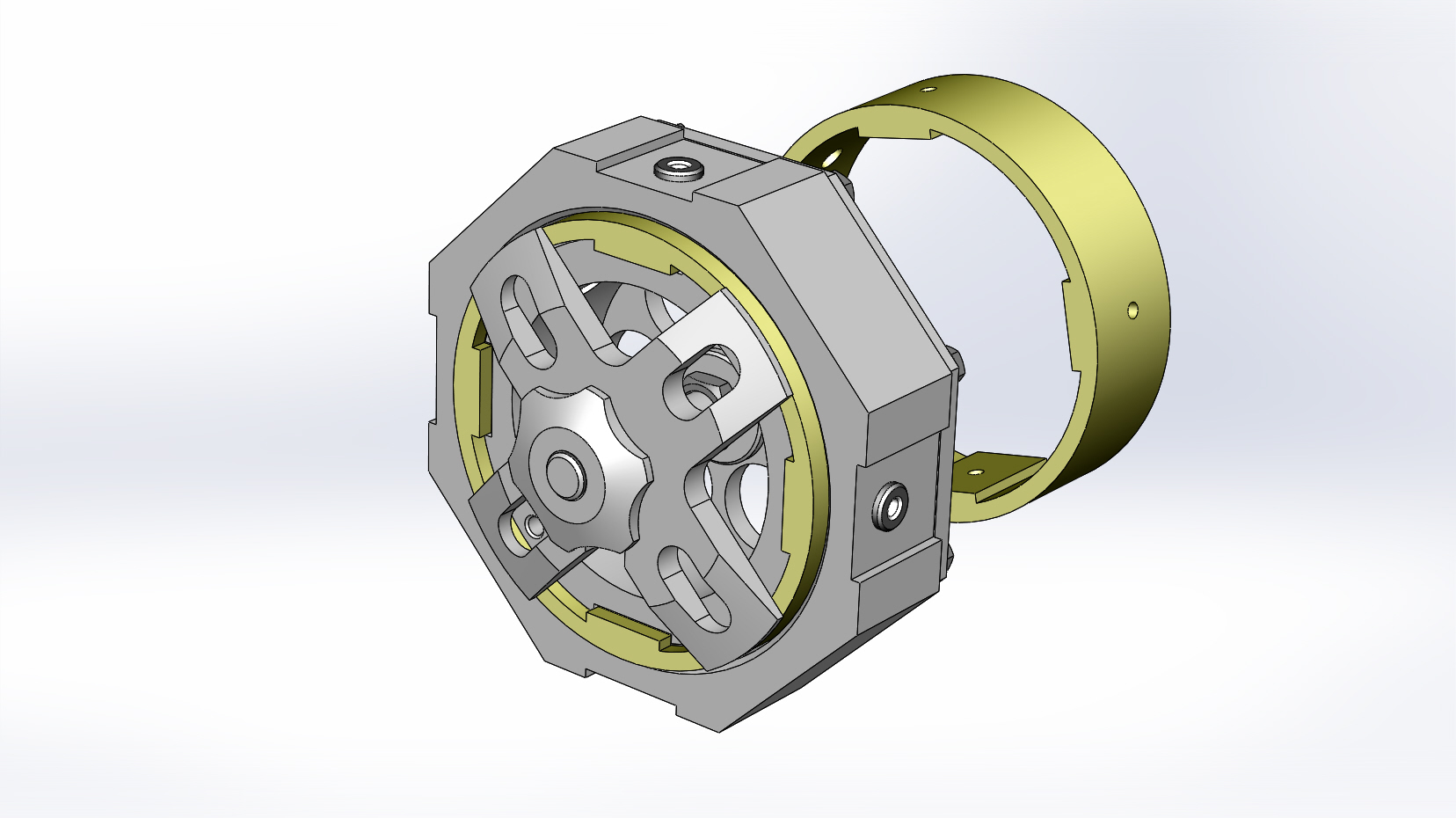

Кондуктор 7309-5000.000

Кондуктор 7309-5000.000
Габариты: 186х 186 х 175
Материал детали - полиуретан, замена капрон.
Серийность детали до 6 деталей в год.
Деталь является амортизирующим элементом в муфте какого то оборудования. Деталь считается расходным материалом для потребителя. Данный конструктив является вынужденной неравноценной заменой аналогичной детали из комплекта буржуйского оборудования, оригинал которой пользователь не смог получить у изготовителя этого оборудования. Поскольку деталь достаточно точная и с чистыми поверхностями, пришлось для её изготовления сделать специальное оборудование: литьевую форму простейшей конструкции и кондуктор для выполнения в ней необходимых отверстий механическим способом, из за чего ресурс детали значительно сокращался. Но ресурс и стоимость детали устроили заказчика и оборудование им было принято.
Кондуктор нужен для получения нескольких разных отверстий в детали в разных плоскостях, что осуществляется переворотом кондуктора и сменой свёрл. Ввиду невысокой серийности такая конструкция была сочтена приемлемой. Желательна установка упора от проворота кондуктора в процессе работы (из за возможного заклинивания сверла в вязком материале). Скорость и подача сверла при работе небольшие, чтобы не плавить материал, желательна подача СОЖ.
Модель в состав конструкторской документации не входила, заказчиком не заявлялась в собственность и передана ему не была, поэтому публикация проекта ничьих прав не нарушает.
