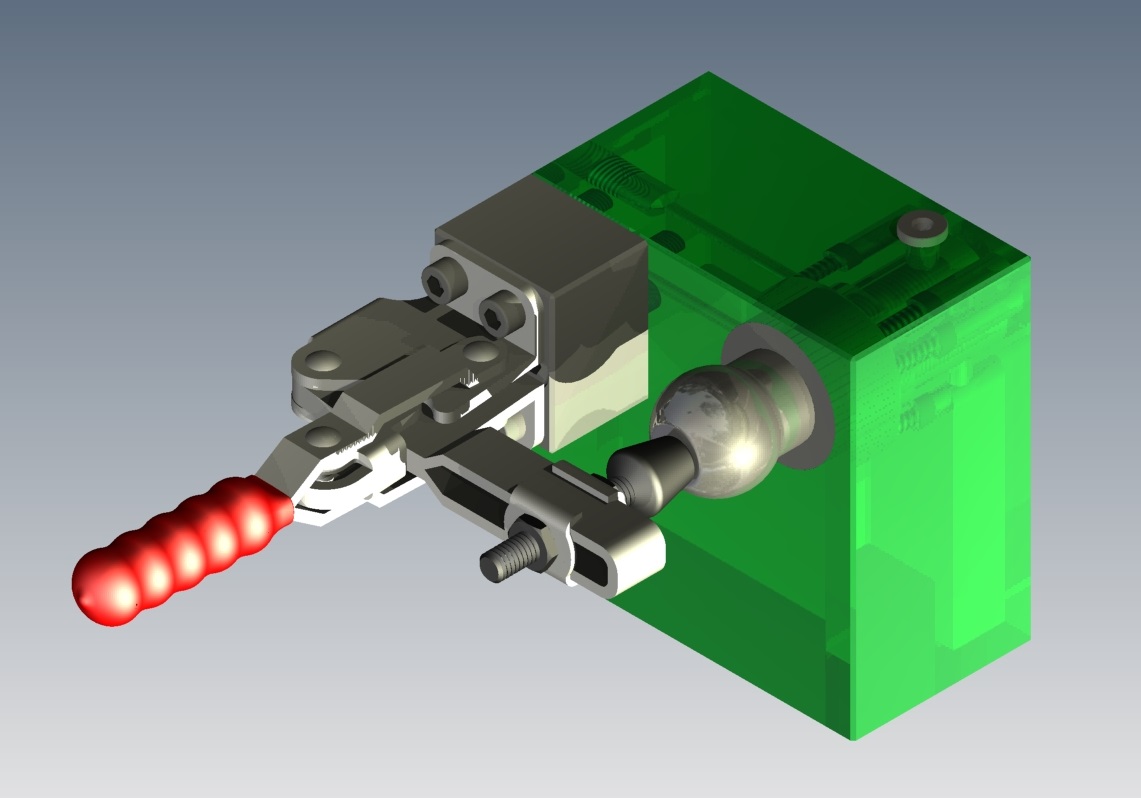

Кондуктор для сверления отверстия ф4 мм в деталях типа шаровой палец, с базированием шарового пальца по конической поверхности. Конструкция предусматривает корректировку размера положения просверленного отверстия от базового размера конуса + имеет отверстие для подключения сжатого воздуха для продувки от стружки.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Кондуктор для сверления отверстия в деталях типа шаровой палец
Кондуктор для сверления отверстия в деталях типа шаровой палец
0
0
94
0
0
40
Сообщить о проблеме
Автор
James
Дата
17.06.2020
Язык
Русский
Состав
3D сборка
Софт
Autodesk Inventor 13 SP2
Как открыть?
Содержимое архива
-
12
-
СГТ 270.100 Корпус.ipt
-
Втулка 7051-1162.ipt
-
Винт M6-6gx20 ГОСТ 11738-84.ipt
-
СГТ 270.000СБ Кондуктор1.iam
-
СГТ 270.003 Втулка коническая.ipt
-
СГТ 270.002 Опора.ipt
-
GH-12130.ipt
-
Винт M8-6gx40 ГОСТ 11738-84.ipt
-
Винт M5-6gx16 ГОСТ 11738-84.ipt
-
СГТ 270.001 Корпус.ipt
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
