Кондуктор для сверления

Трехгорный Технологический Институт,филиал Национального Исследовательского Ядерного Университета «МИФИ́» (Московский инженерно-физический институт)
Кафедра физико-математических дисциплин
Деталирование «Кондуктор для сверления»
Трехгорный 2016

1)Кондуктор для сверления позволяет сверлить отверстия в обрабатываемой детали без разметки.Большая точность сверления обеспечивается точной взаимной установкой детали и кондукторной плиты.Быстрота съема и установки детали обеспечивает высокую производительность труда при обработке большой партии деталей.
2)Корпус (1) изготовлен из стали,имеет три фрезерованных паза,для выхода сверла при сверлении отверстий.Контур детали показан тонкой штрихпунктирной линией.
Плита кондукторная (2) изготовлена из стали,служит для установки кондукторных втулок и прижима детали.
Втулки кондукторные (3) (3 шт.) изготовлены из стали и закалены,служат для направления сверла при сверлении.
Палец (4) изготовлен из стали, служит для точной установки и зажима кондукторной плиты.
Шайба специальная(5) изготовлена из стали.Паз на шайбе позволяет снимать её не отвертывая гайки (7) до конца, а лишь ослабив её,что ускоряет съем обрабатываемой детали.Втулка (6) изготовлена из стали и закалена,служит для точной установки кондукторной плиты (2), в которую она запрессована, на палец (4).
Гайки М14 ГОСТ 5915-70 позиция (7) (2 шт.) изготовлены из стали,служат для установки пальца (4) и для зажима обрабатываемой детали между корпусом (1) и кондукторной плитой (2).
Шайба 14 ГОСТ 11371-98 позиция (8) изготовлена из стали.
Штифт 8 цилиндрический диаметром 4х3 мм. ГОСТ 3128-70 изготовлен из стали, служит для фиксирования кондукторной плиты (2), предотвращая ее угловой поворот по отношению к обрабатываемой детали.

Состав: Кондуктор для сверления (СБ),Деталировка (корпус,плита кондукторная,втулки кондукторные,палец,шайба специальная,втулка), Спецификация. Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Просмотр файлов

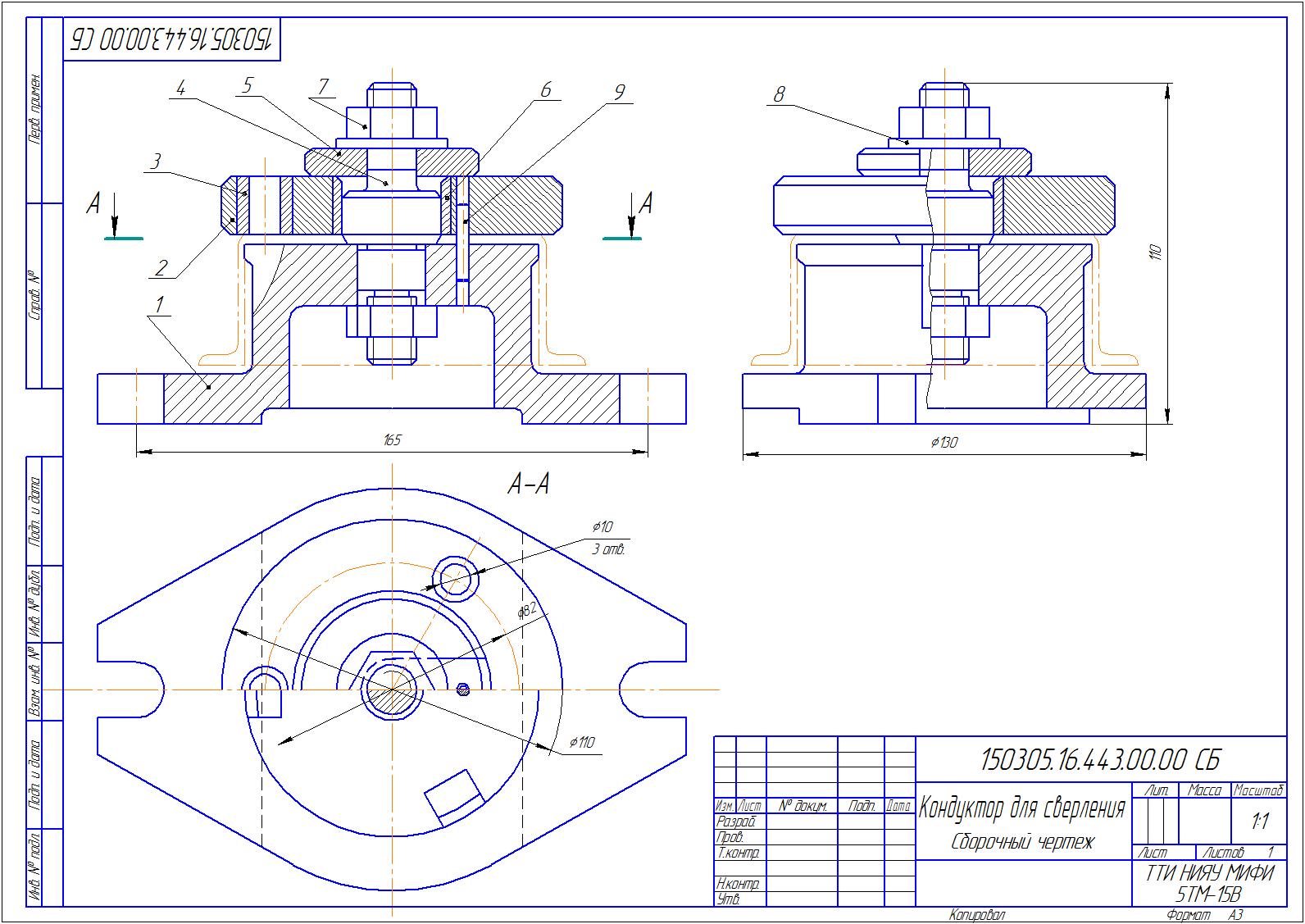

СБ.cdw
Шайба специальная.cdw
Втулка кондукторная.cdw
Втулка.cdw
Корпус.cdw
Палец.cdw
Плита кондукторная.cdw
спецификация.cdw
