Курсовой проект по курсу: “Проектирование технологического оборудования”
Коробка скоростей Токарно-винторезного станка
КП 151001.013.000 ПЗ
Бийск 2013

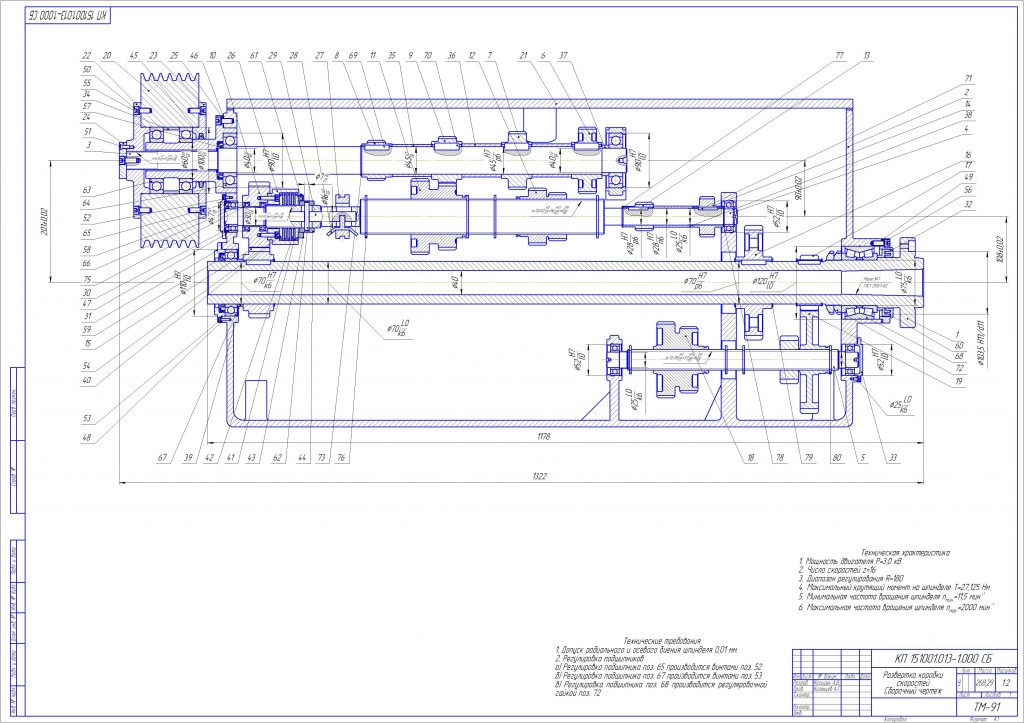

Данная работа выполнена в Компас v13. Представляет собой 16 скоростную коробку скоростей токарно-винторезного станка, спроектированную на основе прототипа 1И611П
Техническое задание
Рассчитать и спроектировать коробку скоростей токарно-винторезного станка со следующими исходными данными:
Структурная формула: ;
Знаменатель ряда: φ =1,41;
Диапазон регулирования: Rn =180;
Наибольший диаметр заготовки, устанавливаемой над станиной: d = 250 мм.
