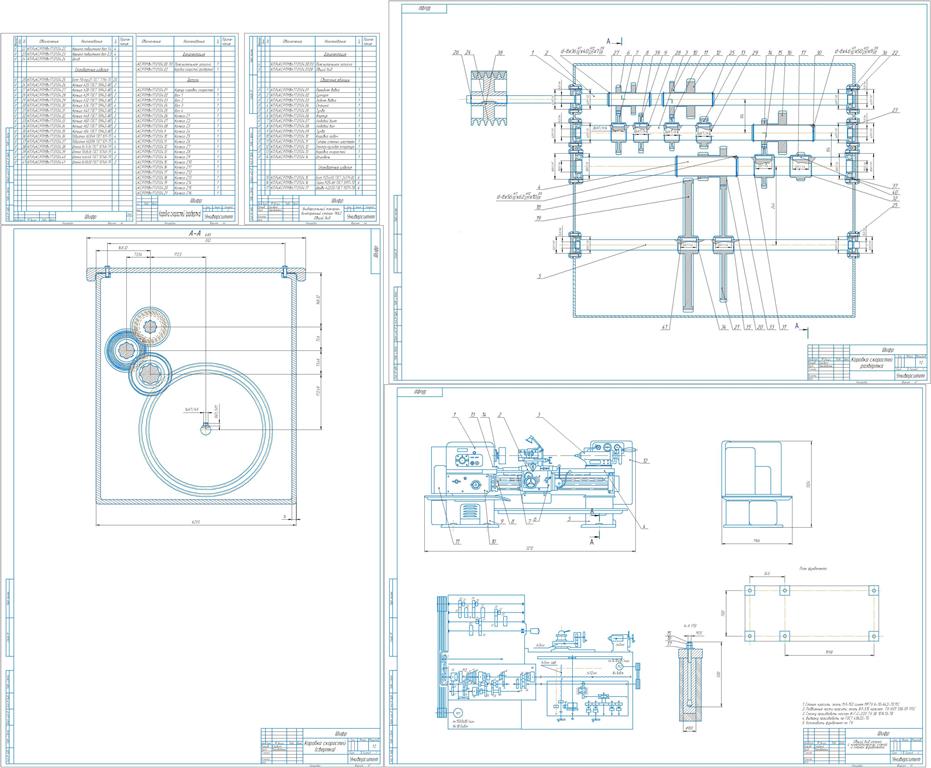

Детальная разработка станка 16К20 с планом фундамента и коробкой скоростей

Тюменский Индустриальный Университет
Кафедра станков и инструментов
Курсовая работа
по дисциплине «РиКС»
на тему «Детальная разработка станка 16К20 с планом фундамента и коробкой скоростей »
Тюмень 2020

Максимальная высота центров – 277 мм;
Максимальная длина обрабатываемой детали – 1000 мм;
Материал заготовки – конструкционная и легированная сталь (Сталь 45, Сталь 40Х), нержавеющая сталь 1Х18Н9Т, чугун СЧ20, латунь Л63.
Материал инструмента – ВК8, Р6М5.

Содержание
ВВЕДЕНИЕ
1 ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ТОКАРНО-ВИНТОРЕЗНОГО СТАНКА 1К62
1.1 Исходные данные
1.2 Расчет режимов резания
1.3 Расчет кинематики станка
1.3.1 Условия конструируемости коробки
1.3.2 Проверка на конструируемость коробки
1.3.3 Построение структурной сетки коробки
1.3.4 Силовые и кинематические параметры
1.3.5 Расчет чисел зубьев колес коробки
1.4 Определение межосевого расстояния
1.5 Расчет модуля зацепления
1.6 Перерасчет межосевого расстояния
1.7 Расчет диаметров и ширины колес
1.8 Расчет диаметров валов
1.9 Проверочный расчёт шпонок
1.10 Обозначение шлицевых соединений
1.11 Расчет корпуса коробки
1.12 Система смазки
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
