Комбинированные кулачки, для зажима деталей типа колец, без давления

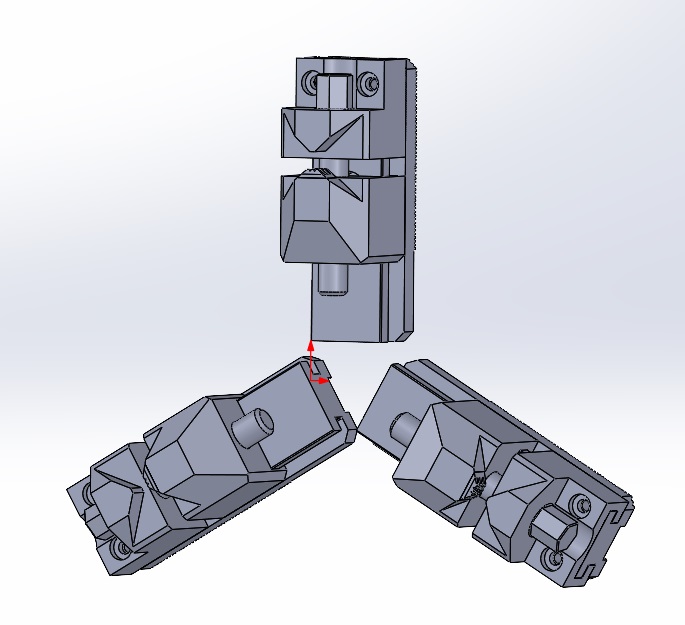

Комбинированные кулачки были разработаны специально для точения чувствительных к деформации деталей. В обычном патроне чувствительные к деформации детали центрируются снаружи без давления и зажимаются изнутри с помощью кулачков. Таким образом, комбинированные кулачки предотвращают нежелательное образование многоугольников в процессе зажима. Как это работает? Кулачки центрирует деталь снаружи и зажимает её опорный винт изнутри. Минимальный диаметр зажатия 110мм максимальный 220мм. Данная модель спроектирована под трех кулачковый гидравлический патрон Kitagawa B-210 с рейкой 1,5mm x 60°, так же подходят под аналогичные десяти дюймовые патроны других производителей с рейкой 1,5mm x 60°.
Состав: 3D сборка и отдельные модели деталей
Софт: SolidWorks SP05
