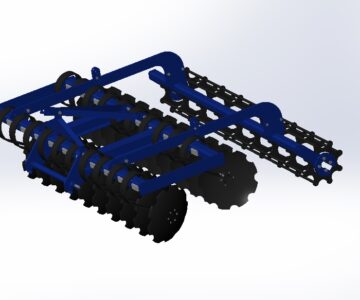

Комбинированный лущильник ширина захвата 5м

Государственный аграрный университет Северного Зауралья, Кафедра Технические системы в АПК; Бакалаврская работа на тему «Разработка конструкции комбинированной машины для предпосевной обработки почвы к трактору тягового класса 2», Тюмень 2018.

Цель работы: выполнить анализ существующих конструкции культиваторов, дискаторов и лущильников и их рабочих органов и, учитывая особенности выращивания культуры, местные условия, а также состав машинно-тракторного парка, разработать конструкцию почвообрабатывающей машины с ротационными рабочими органами и культиваторными лапами.

Комбинированный лущильник предназначена для рыхления и подготовки почвы под посев, уничтожения сорняков и измельчения пожнивных остатков, для разделки пластов почвы после вспашки целинных земель, для предпосевной подготовки почвы без предварительной вспашки и обработки почвы после уборки толстостебельных пропашных культур, а также ухода за лугами и пастбищами.
Для работы лущильника используется тяговое усилие трактора. Лущильник агрегатируется с тракторами класса 1,4-2,0 кН и имеет ширину захват 5,0 м в рабочем положении. Рабочая скорость 6-12 км/ч.
Орудие работает следующим образом
Сферические диски, вращаясь во время работы, частично подрезают растительные остатки, крошат обрабатываемый слой почвы, частично оборачивают его и сдвигают в сторону, оставляя при этом почвенный гребень. Идущие следом стрельчатые лапы подрезают оставшиеся сорняки, выравнивают дно борозды, рыхлят почву. Это позволяет уменьшить угол атаки до 20o, тем самым увеличить производительность и снизить энергоемкость обработки почвы.

Содержание
Введение 8
1 Бизнес справка на тему «Разработка конструкции комбинированной машины для предпосевной обработки почвы к трактору тягового класса 2» 10
2 Технология выполнения поверхностной обработки почвы 13
2.1 Машины и орудия для поверхностной обработки почвы 13
2.2 Другие виды поверхностной обработки почвы 15
2.3 Комбинированные почвообрабатывающие машины и агрегаты 17
2.4 Технология и организация поверхностной обработки почвы 20
2.5 Агротехнические требования к поверхностной обработке почвы 22
3 Анализ комбинированных машин и патентов орудий для поверхностной обработки почвы 24
3.1 Обзор комбинированных машин для поверхностной обработки почвы 24
3.2 Обзор патентов для поверхностной обработки почвы 32
4 Конструкторская разработка 39
4.1 Принцип работы и устройство разрабатываемого агрегата 39
4.2 Расчёт составных частей комбинированного культиватора 41
4.3 Технологический расчет 47
5 Безопасность жизнедеятельности 50
5.1 Меры безопасности при выполнении работ на тракторе с комбинированным агрегатом 50
5.2 Основные причины пожаров и классы пожаров 53
6 Технико – экономическая эффективность проекта 56
Заключение 65
Список использованных источников 66
Приложения 68

Техническая характеристика
1. Ширина захвата,м . . . . . . . . . . . . . . . . 5
2. Глубина обработки,м . . . . . . . . . . до 0,14
3. Расстояние между дисками ,см . . . 22,7
3. Агрегатируется трактором,кН . . . 14
4. Масса,кг . . . . . . . . . . . . . . . . . . . . . 850

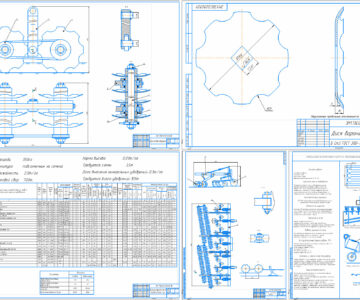

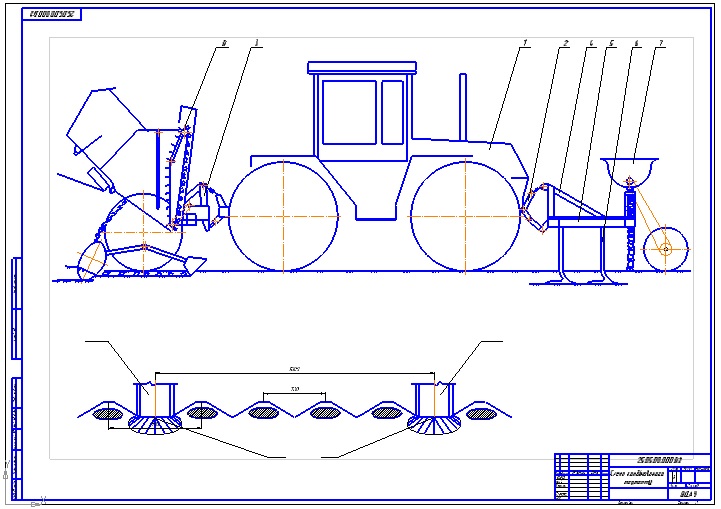

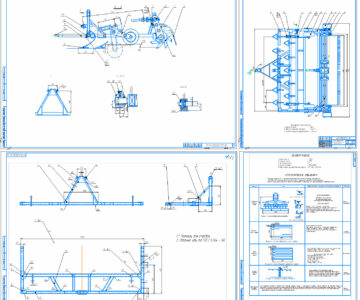

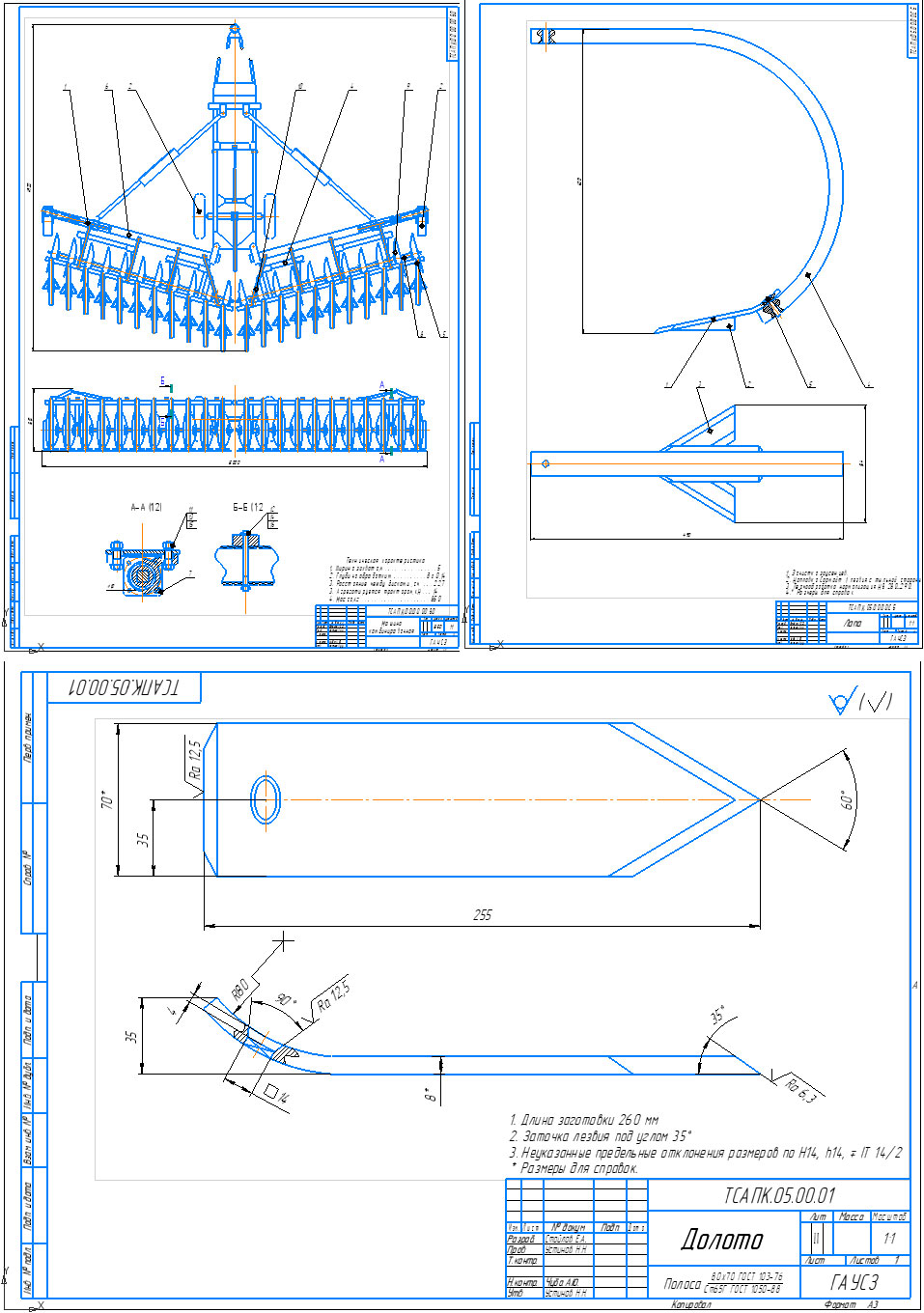

Работа состоит из пояснительной записки объёмом 68 листов формата А4 и графического материала состоящего из 7 листов формата А1. Графический материал включает в себя: 1) Агротехнические требования А1; 2) Обоснование применения комбинированных машин А1; 3) Патентный анализ А1; 4) Общий вид машины комбинированной А1; 5) Сборочный чертеж лапы А1; 6) Рабочие чертежи деталей; 7) Технико-экономические показатели.
