Коробка подач токарного станка ТВ-6

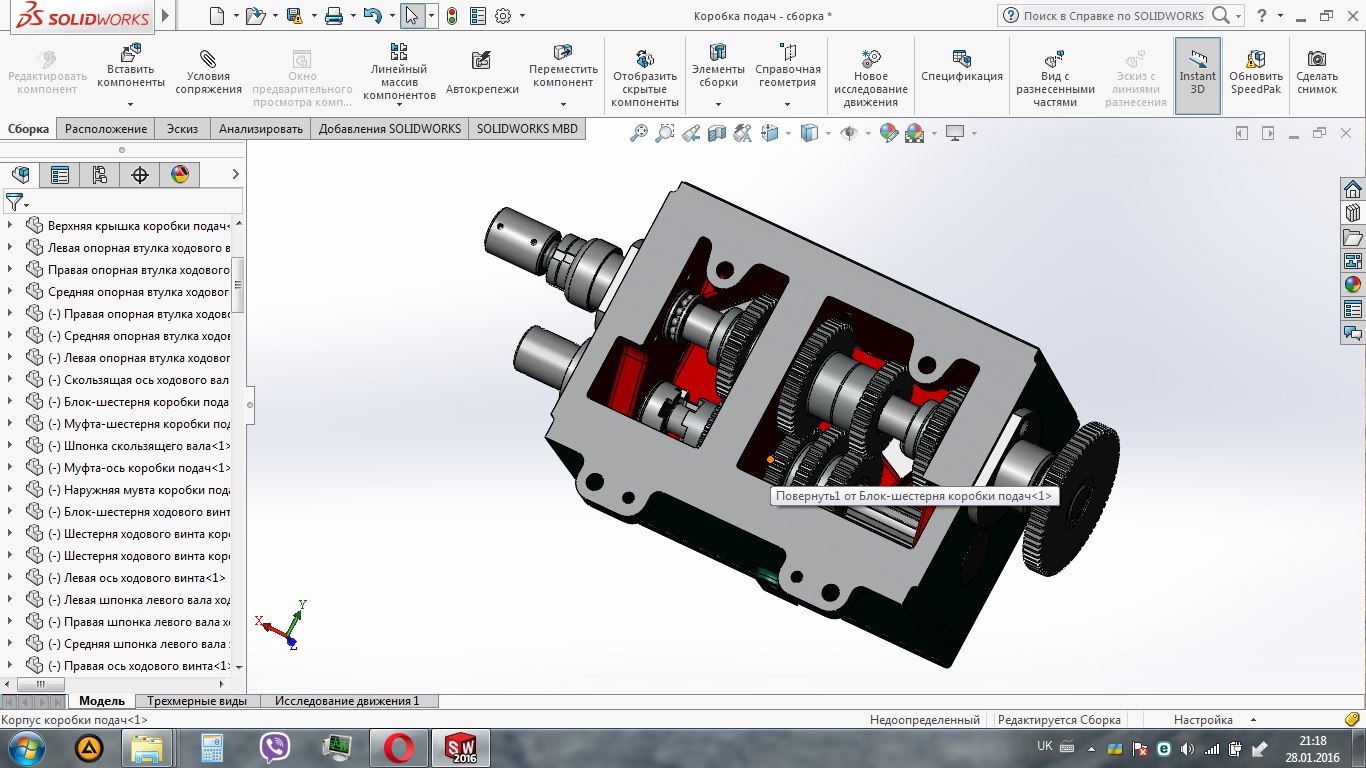

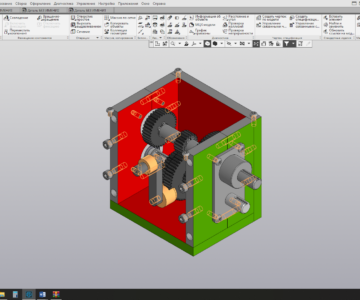

Коробка подач 3D сборка
Описание:
Коробка подач получает движение от коробки скоростей через шестерни передаточного механизма.

Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25, а при установке сменных шестерен гитары - 1,5; 2,0 и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм. на один оборот шпинделя.

Необходимые резьбы в подаче устанавливаются путем поворота рукоятки, расположенной на передней крышке коробки подач. Включение ходового валика осуществляется поворотом рукоятки . В положении, указанном на осуществляется вращение ходового винта. При перемещении шестерни вправо она выйдет из зацепления с шестерней и войдет в зацепление с муфтой , которая передает вращение на ходовой валик.

Состав: 3D Сборка,Коробка подач,Корпус коробки подач,Блок-шестерня коробки подач,Блок-шестерня ходового винта коробки подач и т.д Язык документа

Софт: SolidWorks 2014

Файлы:
Коробка подач/
Коробка подач/Блок-шестерня коробки подач.SLDPRT
Коробка подач/Блок-шестерня ходового винта коробки подач.SLDPRT
Коробка подач/Боковая крышка коробки подач.SLDPRT
Коробка подач/Верхняя крышка коробки подач.SLDPRT
Коробка подач/Вилка перемещения шестерен.SLDPRT
Коробка подач/Главная шестерня ходового винта коробки подач.SLDPRT
Коробка подач/Защитный колпак упорного подшипника.SLDPRT
Коробка подач/Коробка подач - сборка.SLDASM
Коробка подач/Корпус коробки подач.SLDPRT
Коробка подач/Левая опорная втулка ходового валика.SLDPRT
Коробка подач/Левая опорная втулка ходового винта.SLDPRT
Коробка подач/Левая ось ходового винта.SLDPRT
Коробка подач/Левая шпонка левого вала ходового винта.SLDPRT
Коробка подач/Муфта-ось коробки подач.SLDPRT
Коробка подач/Муфта-шестерня коробки подач.SLDPRT
Коробка подач/Наружняя мувта коробки подач.SLDPRT
Коробка подач/Планка перемещения шестерен.SLDPRT
Коробка подач/Правая опорная втулка ходового валика.SLDPRT
Коробка подач/Правая опорная втулка ходового винта.SLDPRT
Коробка подач/Правая ось ходового винта.SLDPRT
Коробка подач/Правая шпонка левого вала ходового винта.SLDPRT
Коробка подач/Прокладка боковой крышки.SLDPRT
Коробка подач/Рукоятка управления.SLDPRT
Коробка подач/Скользящая ось ходового валика.SLDPRT
Коробка подач/Средняя опорная втулка ходового валика.SLDPRT
Коробка подач/Средняя опорная втулка ходового винта.SLDPRT
Коробка подач/Средняя шпонка левого вала ходового винта.SLDPRT
Коробка подач/Стопорная гайка упорного подшипника.SLDPRT
Коробка подач/Упорный подшипник правой оси коробки подач.SLDPRT
Коробка подач/Ходовой валик.SLDPRT
Коробка подач/Ходовой винт.SLDPRT
Коробка подач/Шестерня ходового винта коробки подач.SLDPRT
Коробка подач/Шильдик -1.SLDPRT
Коробка подач/Шпонка скользящего вала.SLDPRT
Коробка подач/Штифт -1.SLDPRT
Коробка подач/Штифт -2.SLDPRT
