Станок токарно-винторезный ТВ-6 (школьник)

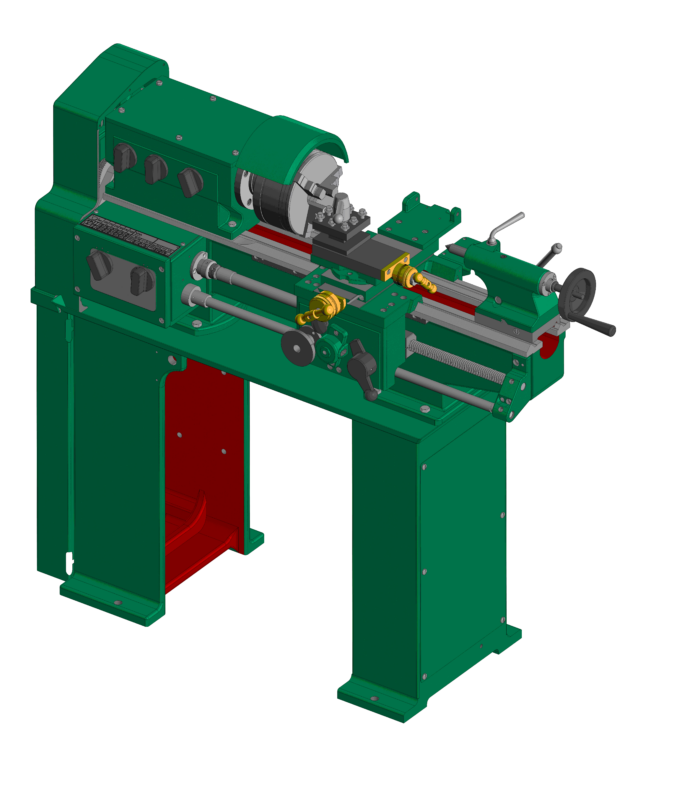

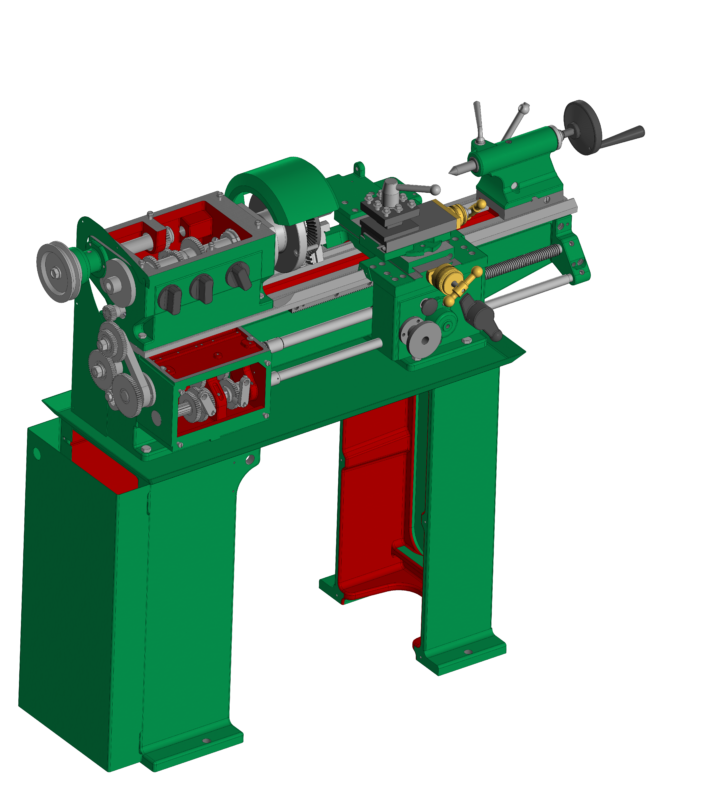

Сборка станка ТВ-6 со всеми деталями. Детали выполнены по чертежам и размерам реальных деталей. Присутствуют детали не относящиеся к станку и выполненные по размерам остальных деталей (крышка коробки скоростей, рукоятки лимбов подач). Особенность сборки - наложения сопряжений вращения и вращения-перемещения. При вращении ходового винта/валика будут вращаться шестерни в соответствии с передаточным числом, шпиндель, будет перемещаться фартук. При вращении маховика задней бабки пиноль выдвигается или задвигается. Наложены компасовские встроенные текстуры

3D Модели Станок ТВ-6 ТВ6 токарно-винторезный токарный патрон токарный станок шпиндель

Еще чертежи и проекты по этой теме:

200

Станок токарно-винторезный ТВ-16

Задняя бабка ТВ-6

Токарно-винторезный станок -1Н65-3

Токарно-винторезный станок 1М63

150

Токарно-винторезный станок модели 1А616

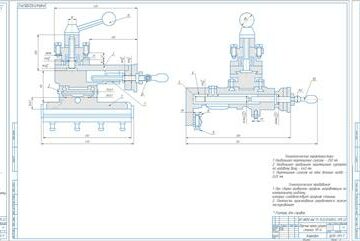

Технологический процесс восстановления детали станка ТВ-6 (Салазки)

Комментарии 2

Дмитрий Ребров Модератор

06.10.2024 в 14:51

Здравствуйте! Вы распознали модель солида c чипмакер?

Андрей Автор

06.10.2024 в 16:51

Нет Все детали смоделированы в компасе v21, как и окончательная сборка. Наложены сопряжения и т.д.

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

Андрей

Дата

06.10.2024

Язык

Русский

Состав

3D Сборка (в дереве предупреждения)

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

Компас
- Блок шестерня _ КПП3.m3d
- Блок-шестерня _ КП14.m3d
- Блок-шестерня _ КП15.m3d
- Блок-шестерня _ КПП10.m3d
- Блок-шестерня _ КПП4.m3d
- Блок-шестерня _ КПП5.m3d
- Вал вторичный_ КП.1.01.a3d
- Вал вторичный_ КПП1.m3d
- Вал первиный _ КС.10.m3d
- Вал промежуточный _ КПП2.01.a3d
- Вал промежуточный _ КПП2.m3d
- Вал промежуточный _ КС.11.m3d
- Вал промежуточный _ КС.13.01.a3d
- Вилка переключателя _ КС.14.m3d
- Вилка переключателя.m3d
- Винт резцедержателя.m3d
- Винт салазки.m3d
- Втулка _ КП11.m3d
- Втулка _ КП16.m3d
- Втулка _ КП7.m3d
- Втулка _ П7.m3d
- Втулка дистанцирующая.m3d
- Втулка лимба.m3d
- Втулка поперечного лимба.m3d
- Втулка фланцевая _ КП16.m3d
- Втулка фланцевая _ КП5.m3d
- Гайка _ КП3.m3d
- Гайка резцедержателя.m3d
- Заглушка.m3d
- Кожух шпинделя.m3d
- Колпак защитный _ КП4.m3d
- Корпус коробки передач.m3d
- Корпус коробки подач.m3d
- Кронштейн лампы.m3d
- Кронштейн.m3d
- Крышка _ К2.m3d
- Крышка кожуха.m3d
- Крышка коробки подач _ К1.m3d
- Крышка коробки подач.m3d
- Крышка коробки скоростей.m3d
- Крышка натяжителя _ КПП7.m3d
- Крышка подшипниковая.m3d
- Крышка тумбы.m3d
- Крышка шпиндельная.m3d
- Крышка шпинделя.m3d
- Лимб поперечный.m3d
- Лимб.m3d
- Муфта _ КП1.m3d
- Муфта-шестерня _ КП8.m3d
- Наболдажник.m3d
- Натяжитель подшипниковый _ КПП6.m3d
- Опора шкива.m3d
- Ось _ КП12.m3d
- Ось кожуха.m3d
- Ось опорная _ КП6.m3d
- Ось привода.m3d
- Ось шлицевая _ КП13.m3d
- Планшайба.m3d
- Резцедержатель.m3d
- Рейка зубчатая.m3d
- Рукоятка лимба.m3d
- Рукоятка поперечного лимба.m3d
- Рукоять резцедержателя.a3d
- Ручка.m3d
- Рычаг переключателя.m3d
- Салазки.m3d
- Станок токарно-винторезный _ ТВ-6.a3d
- Фланец лимба.m3d
- Фланец поперечного лимба.m3d
- Ходовой вал.m3d
- Ходовой винт.m3d
- Шестерня _ КС.12.m3d
- Шестерня _ КС12.m3d
- Шестерня передач _ КПП8.m3d
- Шестерня ходовая _ КП9.m3d
- Шильдик.m3d
- Шкив двигателя.m3d
- Шкив.m3d
- Шпилька рукояти.m3d
- Шпиндель _ КПП9.m3d
- Шпиндель в сборе.a3d
- Фартук
  - Втулка дистанцирующая.m3d
  - Втулка фланцевая.m3d
  - Втулка.m3d
  - Гайка маточная _ ГМ.2.m3d
  - Гайка маточная.m3d
  - Кожух червяка.m3d
  - Колесо червячное в сборе.a3d
  - Колесо червячное.m3d
  - Корпус фартука.m3d
  - Ось поворотная.m3d
  - Ось реечная.m3d
  - Полумуфта.m3d
  - Рукоятка.m3d
  - Рукоять.m3d
  - Стенка кожуха.m3d
  - Ступица.m3d
  - Фланец оси.m3d
  - Фланец.m3d
  - Червяк.frw
  - Червяк.m3d
  - Шпонка червяка.m3d
- Суппорт
  - Винт поперечной подачи.m3d
  - Втулка скольжения.m3d
  - Гайка ходовая поперечной подачи.m3d
  - Каретка.m3d
  - Плита суппорта.m3d
  - Салазка поворотная.m3d
  - Суппорт.a3d
- Станина
  - Кожух привода.m3d
  - Кожух тумбы.m3d
  - Кронштейн _ КП10.m3d
  - Левая тумба.m3d
  - Лоток.m3d
  - Правая тумба.m3d
  - Станина.a3d
  - Станина.m3d
- Патрон
  - Корпус патрона.m3d
  - Кулачок.m3d
  - Патрон трехкулачковый _ 7100-0005.a3d
  - Сателлит.m3d
  - Улитка.m3d
  - Фланец.m3d
- Задняя бабка
  - Винт.m3d
  - Втулка.m3d
  - Гайка.m3d
  - Задний центр.m3d
  - Задняя бабка.a3d
  - Корпус.m3d
  - Маховик.m3d
  - Наболдажник.m3d
  - Пиноль.m3d
  - Плита задней бабки.m3d
  - Поджим.m3d
  - Прижим.m3d
  - Рукоятка.m3d
  - Фиксатор.m3d
  - Фланец.m3d
  - Шпилька.m3d
  - Эксцентрик фиксатора.m3d
  - Эксцентрик.m3d
- Гитара
  - Кронштейн гитары _ П4.m3d
  - Ось гитарная _ П6.m3d
  - Шестерня гитарная _ П2.m3d
  - Шестерня гитарная _ П3.m3d
  - Шестерня гитарная _ П5.m3d
  - Шестерня гитарная_ П1.m3d
  - Шестерня первичная _ КС11.m3d
