Бердянский Машиностроительный Колледж
Курс наладчика систем ЧПУ
Курсовая работа по дисциплине "Електричнi верстати з ПУ та РТК"
На тему : "Наладка станка 16К20Ф3С32 с УЧПУ 2Р22 на обработку детали, режимов резания, разработка УП (управляющей программы)
Бердянск 2016
Деталь рубашка відноситься до класу деталей тіл обертання.
Матерiалдеталi: Сталь 40Х Гост 4543-71. Габаритнi розмiри деталi:
Dmax = 115мм, L = 125мм
Вступ …………………………………………………………………………..
3. Технологічна частина…………………………………………………………
3.1. Опис конструкції заданої деталі……………………………………………
3.1.1. Опис призначення і конструкції деталі ………………………………....
3.1.2. Аналіз технічних вимог ……….………………………………………….
3.1.3. Аналіз технологічності……………………………………………………
3.1.4. Матеріал деталі …………………………………………………………...
3.2. Вибір типу виробництва ……………………………………………………
3.3. Плани обробки поверхонь ………………………………………………….
3.4. Розробка маршрутної технології …………………………………………..
3.5. Розробка УП обробки деталі на верстаті з ЧПУ…………………………..
3.5.1. Розробка операційної технології ………………………………………...
3.5.2. Розрахунок режимів різання ………………………………..……………
3.5.3. Розробка циклограми і розрахунок опорних точок …………………….
3.5.4. Рукопись УП……………………………………………………………….
3.6. Розрахунок норми часу на операцію ………………………………………
4. Наладка та експлуатація верстата…………………………………………….
4.1. Опис верстата і системи ЧПУ ………………………………………………
4.2. Налагодження верстата……………………………………………………...
4.2.1. Підготовка верстата до роботи …………………………………………...
4.2.2. Установка і налагодження пристрою, ріжучого інструменту …………..
4.2.3. Ведення керуючої програми і редагування ………………………............

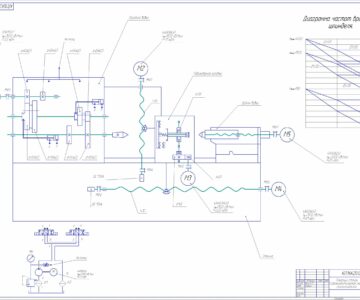

4.2.4. Опис кінематики робочих та допоміжних рухів ……………..………….
4.3. Технічне обслуговування верстата………………………………………….
4.3.1. Структура ремонтного циклу і його обґрунтування …………………….
4.3.2. Основні види робіт по ТО верстата ...………………………...…………..
4.3.3. Випробування верстата ……………..………………………………....…..
4.3.4. Вибір механізмів, устаткування по ТО і ремонту верстата ……..………
4.3.5. Організація робочого місця слюсаря з ТО і ремонту верстата ..………...
4.3.6. Техніка безпеки при налагодженні і ТО верстата …..……….…………...
5. Список літератури ………………………………………………………...........
