Построение компоновки, кинематики, структурно-кинематическая схемы, графика скоростей (подач) для токарно-вертикального станок 1А751Ф3

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
кафедра «Технологическое оборудование»
курсовая работа по дисциплине «Металлорежущие станки»
На тему: токарно-вертикальный станок
Минск 2019

Исходные данные : токарно-вертикальный Станок 1А751Ф3

В данной курсовой работе приведены материалы по конструкциям и техническим возможностям токарно-вертикальных станков. Назначение и область применения токарно-вертикальных станков, типовые обрабатываемые детали на станках данной группы, применяемые режущие и вспомогательные инструменты, станочные приспособления, основные технические характеристики станков (мощность, скорости движений исполнительных органов, достижимая точность обработки), описание компоновки (общего вида), параметры рабочей зоны, сведения о системе управления станком, структурная схема станка, описание кинематической схемы станка, органы настройки параметров исполнительных движений (траектории, скорости, направления, исходной точки и пути перемещения).

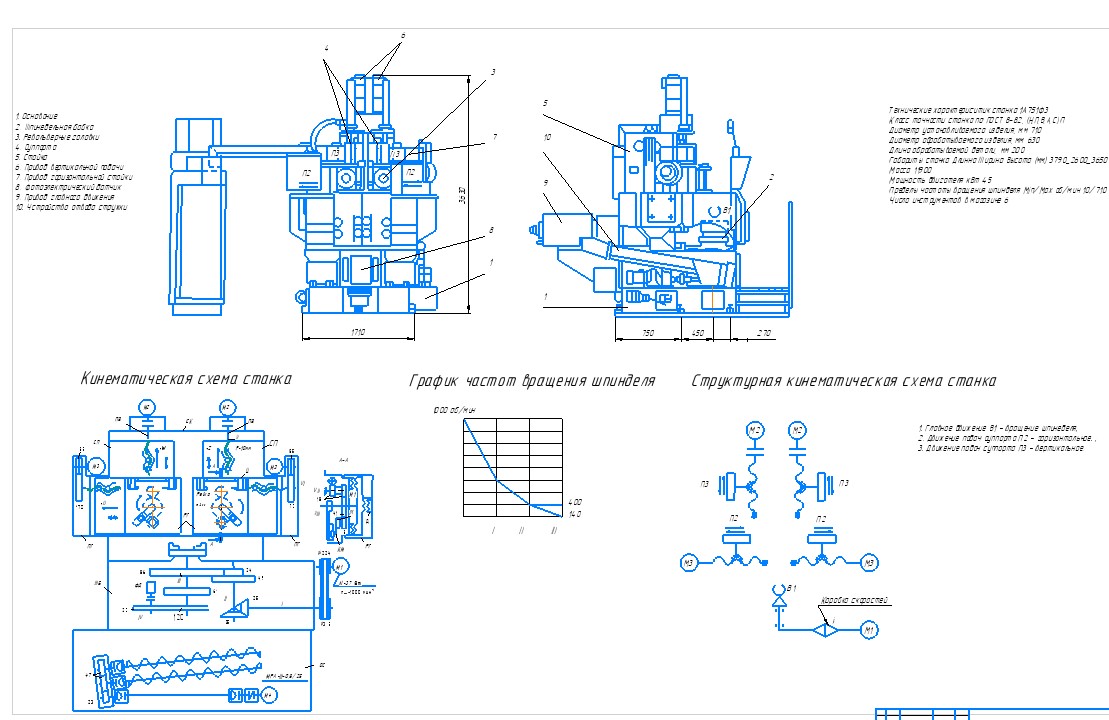

Графическая часть содержит компоновка станка.

Содержание
Аннотация
Введение
1. Технологические возможности токарно-вертикальных станков
1.1 Назначение, области применения, тип производства
1.2 Эскизы выполняемых операций
1.3 Эскиз типовой детали
1.4 Параметры точности, достигаемые при механической обработке на оборудовании
2. Обзор конструкций современных станков-аналогов
3. Анализ технических характеристик станков-аналогов
4. Компоновка станка 1А751Ф3
4.1 Схема компоновки
4.2. Состав станка, функциональное назначение узлов
4.3. Движения в станке; классификация их по функциональному назначению
4.4. Методы образования производящих линий при обработке деталей на данном станке
4.5. Рабочая зона станка
4.6. Габаритные и присоединительные размеры станка
4.7. Система управления
5. Кинематика станка
5.1. Кинематическая схема станка
5.2. Кинематическая настройка
5.3 Структурно-кинематическая схема
5.4 Построение графика скоростей.
6. Конструкция
7. Перспективы развития конструкций станков-аналогов.
Заключение
Литература
Приложение
