Проектирование коробки скоростей токарного станка со сложенной структурой

Мордовский государственный университет им. Н.П. Огарёва
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему: "Проектирование коробки скоростей токарного станка со сложенной структурой"
Саранск 2011

Тема проекта: спроектировать коробку скоростей токарного станка со сложенной структурой
Исходные данные к проекту: число ступеней регулирования z = 12, знамена-тель ряда частот вращения  = 1,41, минимальная частота вращения шпинделя nmin = 14 об/мин, крутящий момент на выходном валу 950 кГс•см.
Содержание расчетно-пояснительной записки 1. Кинематический расчет коробки скоростей, 2. Силовой расчет коробки скоростей, 3. Расчет механизма переключения скоростей.
Перечень графического материала 1. Развертка коробки скоростей 2. Свертка коробки скоростей, 3. Механизм переключения скоростей, 4. Чертежи 3-х деталей.

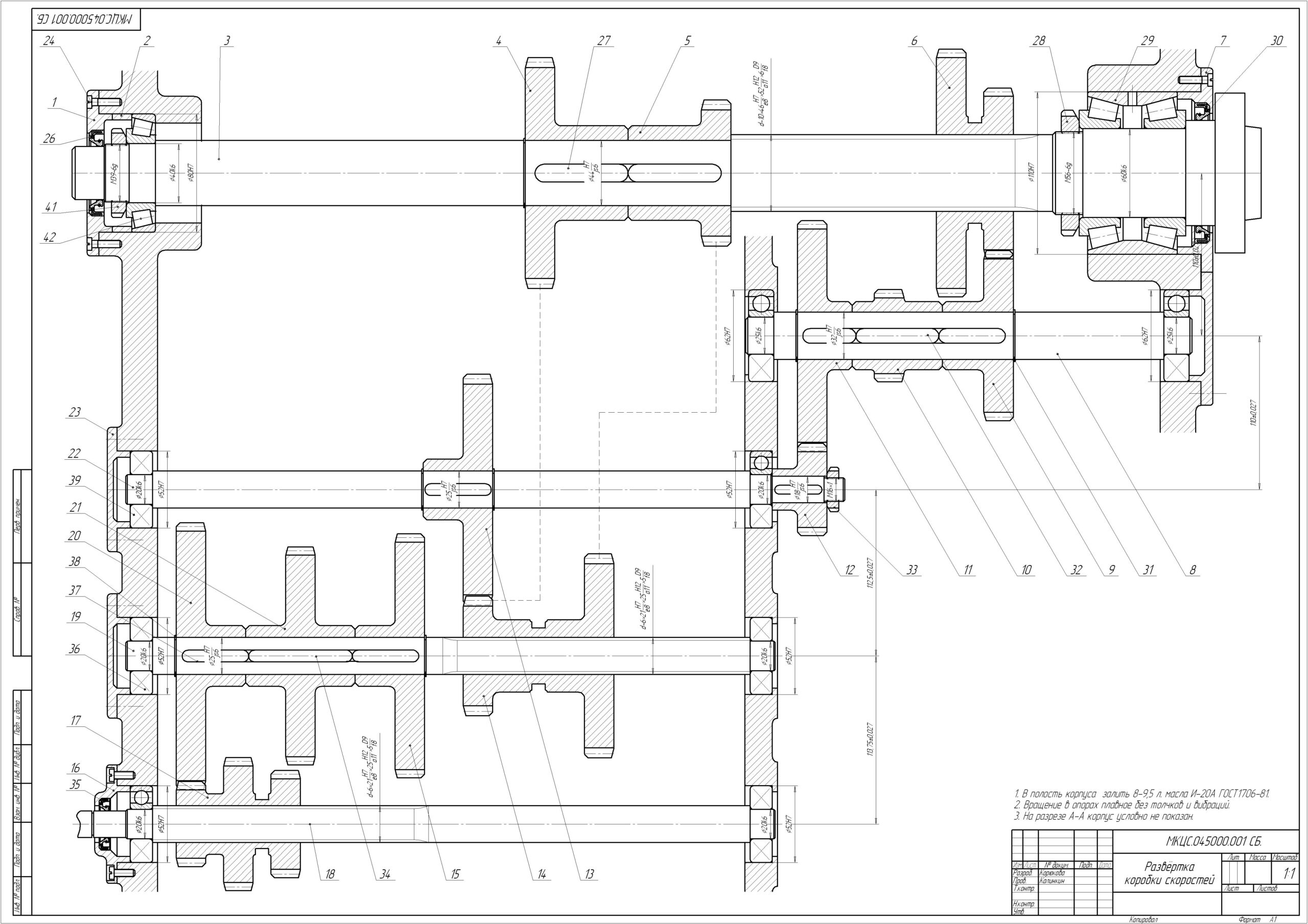

Состав: 1. Развертка коробки скоростей (СБ), Свертка коробки скоростей (СБ), Механизм переключения скоростей (СБ), Деталировка (Блок, вал, крышка) Язык документа

Софт: КОМПАС-3D 14
