Проектирование коробки скоростей со сложенной структурой

Мордовский госуниверситет им. Н.П. Огарёва
Кафедра машиностроения
Курсовой проект по дисциплине "Расчёт и конструирование станков"
На тему "Проектирование коробки скоростей со сложенной стуктурой"

число ступеней регулирования z = 12, знаменатель ряда частот вращения 1,41, минимальная частота вращения шпинделя n = 14 об/мин, крутящий момент на выходном валу 950 кГс•см.
Содержание.
Введение
1 Кинематический расчёт коробки скоростей
2 Силовой расчет
2.1 Расчёт зубчатой передачи z5 – z6
2.2 Расчёт зубчатой передачи z11 – z12
2.3 Расчёт зубчатой передачи z13 – z14
2.4 Расчёт зубчатой передачи z15 – z16
2.5 Предварительный расчёт валов
2.6 Проверочный расчёт вала I
2.7 Проверочный расчёт вала II
2.8 Проверочный расчёт вала III
2.9 Проверочный расчёт вала IV
3 Расчёт механизма переключения скоростей
Заключение
Список использованных источников

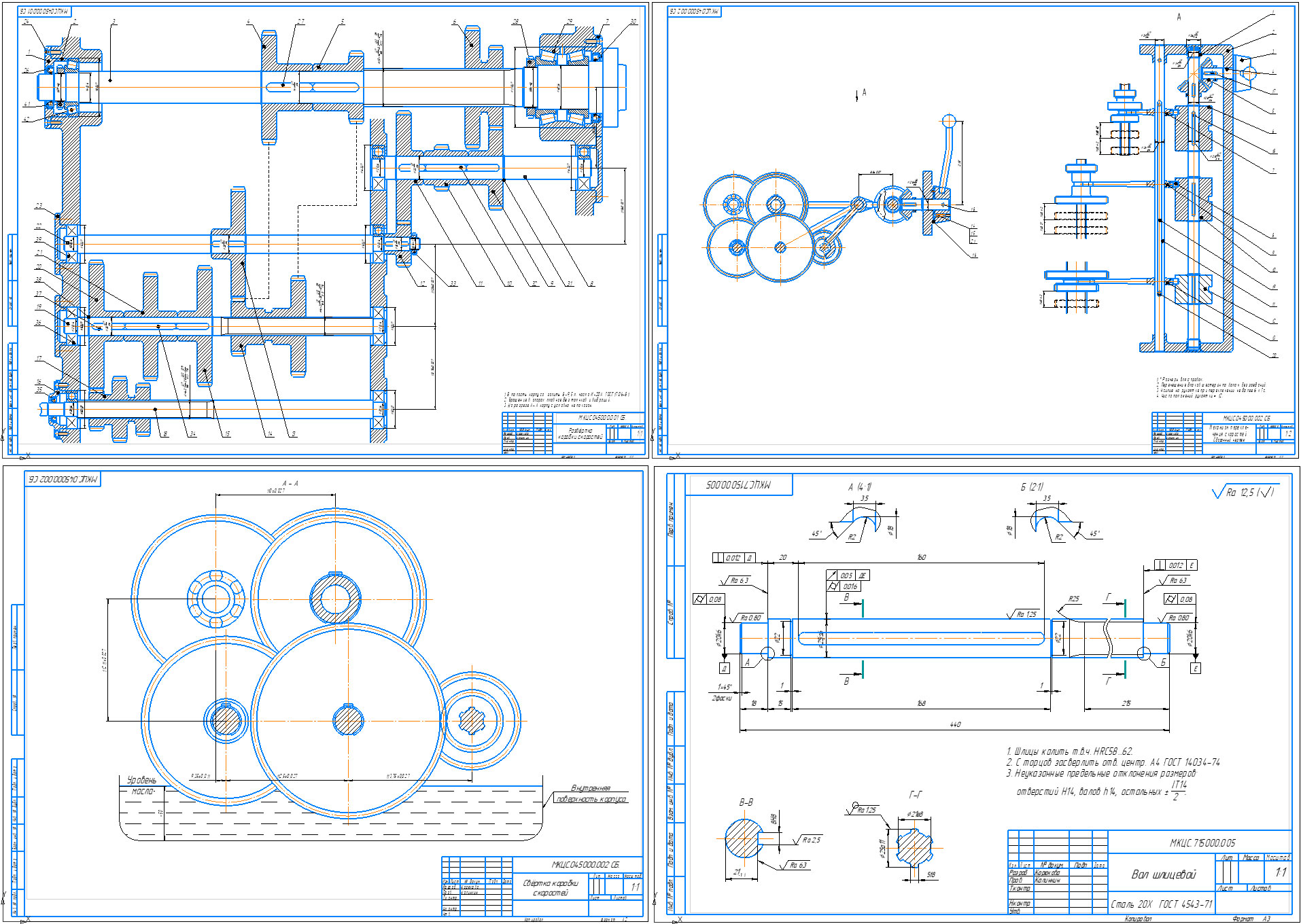

Графическая часть содержит развертку коробки скоростей, свертку коробки скоростей, чертёж механизма переключения скоростей, чертежи 3-х деталей.
В результате работы над проектом была сконструирована коробка скоростей со следующими характеристиками:

Число ступеней регулирования 12
Диапазон частот вращения 14…613 об/мин
Тип множительной структуры Сложенная
Способ переключения скоростей Перемещение блоков шестерён с
помощью кулачкового механиз-ма
Частота вращения ротора электродвигателя 750 об/мин
Мощность приводного электродвигателя 0,75 кВт
Тип приводного электродвигателя асинхронный трёхфазный

Состав: Развертка коробки скоростей (СБ), Свертка коробки скоростей (СБ), Механизм переключения скоростей(СБ), Чертежи 3-х деталей, Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 12
