Проектирование коробки скоростей универсального металлорежущего станка

Пензенский государственный технологический университет,
Кафедра технологии машиностроения
Курсовая работа
по дисциплине «Проектирование оборудования машиностроительных производств»
на тему «Проектирование коробки скоростей универсального металлорежущего станка»
Пенза 2021

Исходные данные на работу

Минимальная частота вращения шпинделя 250 об/мин
Максимальная частота вращения шпинделя 790 об/мин
Знаменатель геометрического ряда, (фи) 1,26
Максимальная эффективная мощность резания 5,62 кВт
Класс станка Н (нормальной точности)

Содержание

Введение 5
1 Выбор электродвигателя для привода станка 7
2 Кинематический расчет привода станка 9
2.1 Выбор структуры привода 9
2.2 Построение структурной сетки привода 11
2.3 Проектирование кинематической схемы привода 13
2.4 Построение графика частот вращения 14
2.5 Определение передаточных отношений механических передач привода 16
2.6 Подбор числа зубьев групповых передач табличным методом 17
2.7 Расчет фактических частот вращения шпинделя 18
3 Расчет элементов коробки скоростей 21
3.1 Расчет валов 21
3.1.1 Определение расчетных крутящих моментов на валах 21
3.1.2 Расчет диаметров валов 23
3.2 Расчет зубчатых передач 24
4 Конструктивное оформление коробки скоростей 25
4.1 Определение диаметров валов и зубчатых колес 25
4.2 Компоновка коробки скоростей 27
Заключение 30
Список литературы 31

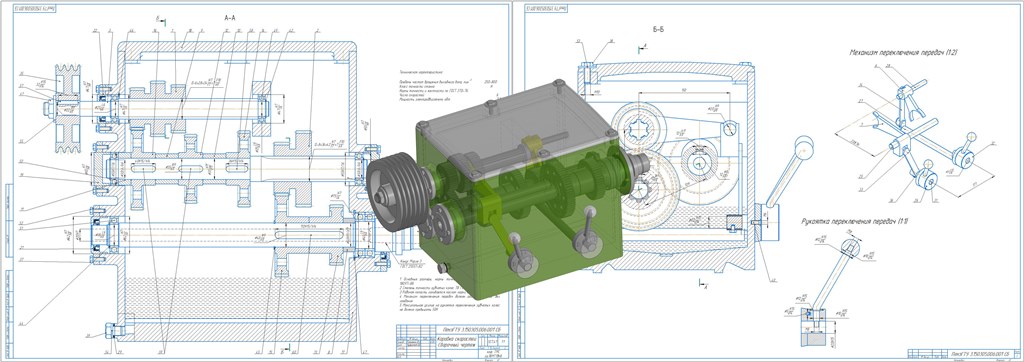

ПРИЛОЖЕНИЕ А (обязательное) Конструкторская документация 32
