Проектирование коробки скоростей металлорежущего станка ступеней 12

0
339
6659
21
1
40

Курсовая работа по проектированию коробки скоростей металлорежущего станка (число ступеней Z = 12).
Учебное заведение: Волжский политехнический институт (филиал) ВолгГТУ. Кафедра: Технология, оборудование и автоматизация машиностроительных производств.
Волжский 2009

Содержание:
1. Выбор электродвигателя привода; 2. Определение величины знаменателя геометрической прогрессии ряда частот вращения шпинделя; 3. Выбор структуры привода; 4. Построение графика частот вращения; 5. Расчет чисел зубьев зубчатых колес; 6. Определение величин отклонений действительных частот вращения шпинделя от стандартных значений; 7. Расчет модуля зубчатых передач коробки скоростей; 8. Расчет клиноременной передачи; 9. Расчет валов; 10. Геометрические размеры зацепления; 11. Конструктивные размеры зубчатых колес; 12. Определение размеров корпуса коробки скоростей; 13. Подбор шпонок; 14. Подбор подшипников качения; 15. Проектирование шпиндельного узла.

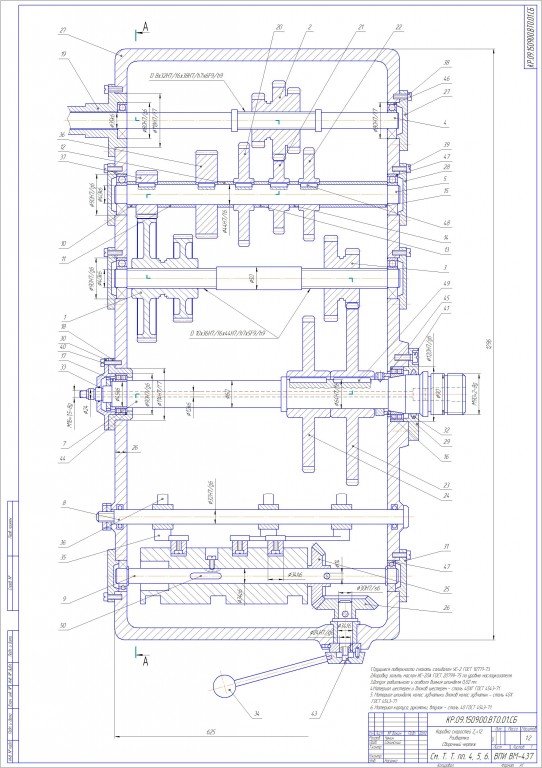

На чертежах представлены развертка (формат А1) и свертка (формат А2) коробки передач + Спецификации. Прикладывается пояснительная записка со всеми расчетами.
