Волгоградский Государственный Технический Университет
Кафедра Технология машиностроения
Курсовой проект по дисциплине "металлорежущие станки "
На тему " Проектирование коробки скоростей металлорежущего станка"
Волжский 2011
Спроектировать привод специального станка для растачивания картеров с числом скоростей Z=18, мощностью N=8,кВт, nmin = 60 мин-1, nmax= 3100 мин-1

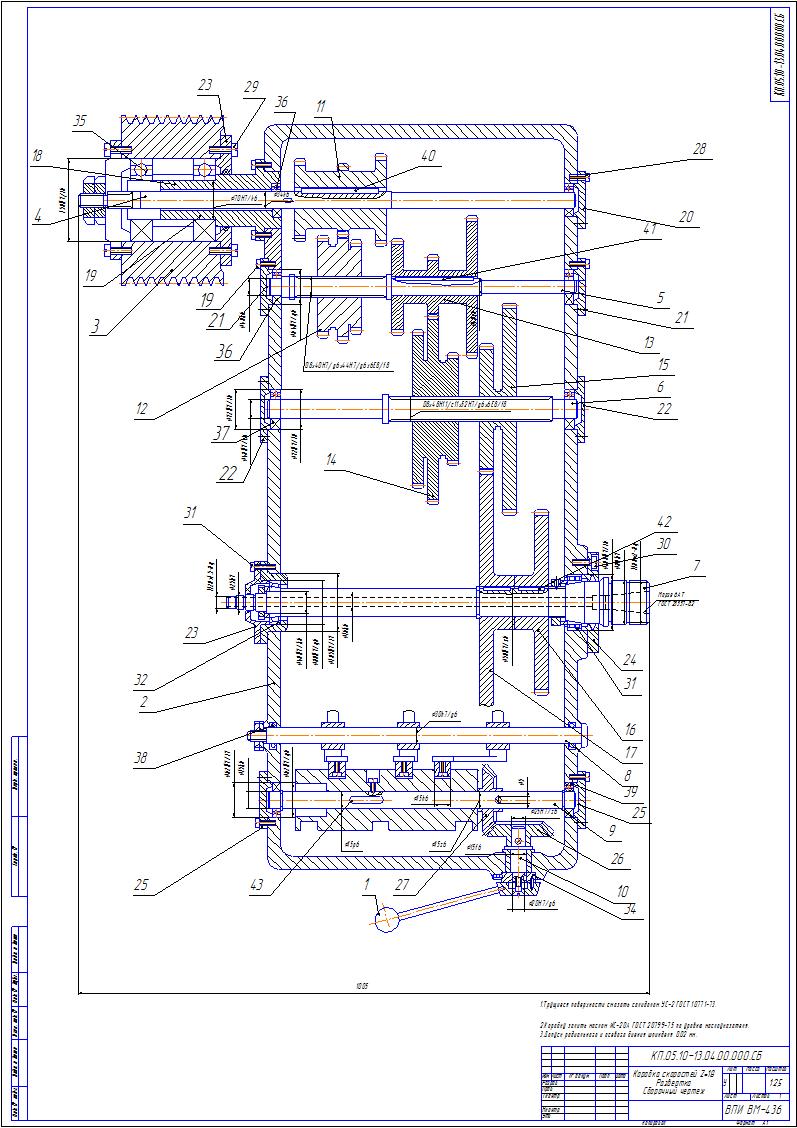

В работе 21 страница ПЗ и 2 чертежа со спецификацией.
Содержание работы:
1. Определение величины знаменателя геометрической прогрессии ряда частот вращения шпинделя.
2. Выбор структуры привода
2.1 Структурная формула
2.2 Структурная сетка
3. Построение графика частот вращения
4. Расчет чисел зубьев зубчатых колес.
4.1. Передаточное отношение ременной передачи
5. Определение величин отклонений действительных частот вращения шпинделя от стандартных значений.
6 Расчет модуля зубчатых передач коробки скоростей
6.1. Выбор материала и термообработки зубчатых колес
6.2 Определение мощностей и крутящих моментов на валах
6.3 Определение модуля зацепления
6.4. Определение ширины зубчатых колес.
7. Расчет клиноременной передачи
8. Расчет валов
9. Геометрические размеры зацепления
10. Конструктивные размеры зубчатых колес
11. Размеры элементов корпуса
12. Подбор шпонок
13. Подбор подшипников качения.
