Расчет и проектирование коробки скоростей привода главного движения станка модели 1К63

Тульский государственный университет
Кафедра Технология машиностроения
Курсовой проект по дисциплине "Оборудование машиностроительного производства"
На тему: "Расчет и проектирование коробки скоростей привода главного движения станка модели 1К63"
Тула 2018

Исходные данные:
1.Пределы частот вращения шпинделя n=63-1000 об/мин, регулирование скоростей ступенчатое.
2.Число скоростей Z=9.
3.Мощность электродвигателя N=5,5 Квт.

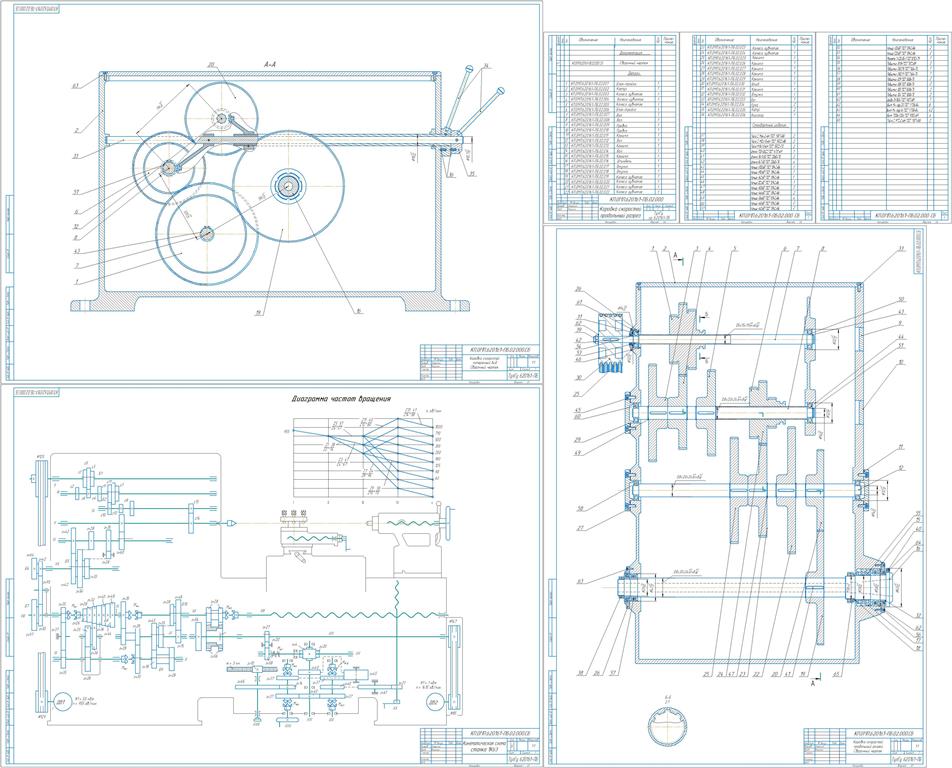

Состав графической части:
Кинематическая схема станка - 1 лист формата А1;
-Сборочный чертеж привода главного движения - 2 листа формата А1.

Содержание
Аннотация - 3 -
Цель и задачи курсового проекта - 4 -
Введение - 5 -
1.Теоретический раздел - 6 -
1.1 Описание станков - 6 -
1.2 Токарно-винторезный станок мод. 1К63 - 7 -
1.3 Обоснование модернизации привода главного движения станка - 11 -
2. Кинематический расчет проектируемого привода - 12 -
2.1 Требования, предъявляемые к кинематической схеме привода главного движения - 12 -
2.2 Построение диаграммы частот вращения 15
2.3 Определение передаточных отношений в передачах привода 16
2.4 Расчет чисел зубьев 17
2.5 Кинематическая схема привода главного движения 19
3. Динамический расчет деталей привода 20
3.1 Расчет крутящих моментов на валах привода 20
3.2 Проектировочный модуля зубчатых цилиндрических прямозубых передач внешнего зацепления 21
3.3 Проектировочный расчет валов привода 25
3.4 Расчет делительных диаметров колес 26
3.5 Выбор типа опор валов и их расчет 27
3.7. Уточненный расчет валов привода 34
3.8. Расчет сечений сплошного вала на статическую прочность и выносливость 38
Заключение 39
Список использованной литературы 40
