Расчет и проектирование привода главного движения токарного станка,проектирования шпинделя, модернизация задней бабки

ДГМА, кафедра МСИ, курсовой проект по дисциплине "Конструирование станков"

В данном курсовом проекте спроектирован привод главного движения к токарному станку с ЧПУ. Рассматриваются вариант привода главного движения с электродвигателем постоянного тока (плавное регулирование скорости). В результате анализа установлено, что этот вариант обеспечивает весь диапазон регулирования частоты вращения, является неметаллоемким и простым по конструкции, минимальное количество зубчатых колес в коробке скоростей, что значительно снижает массу привода; плавное регулирование частоты вращения.
Произведены следующие расчеты: расчет режимов резания; прочностные расчеты валов и подшипников. Произведена разработка кинематической схемы станка, графика частот вращения шпинделя. Описана система ЧПУ и система смазки станка.

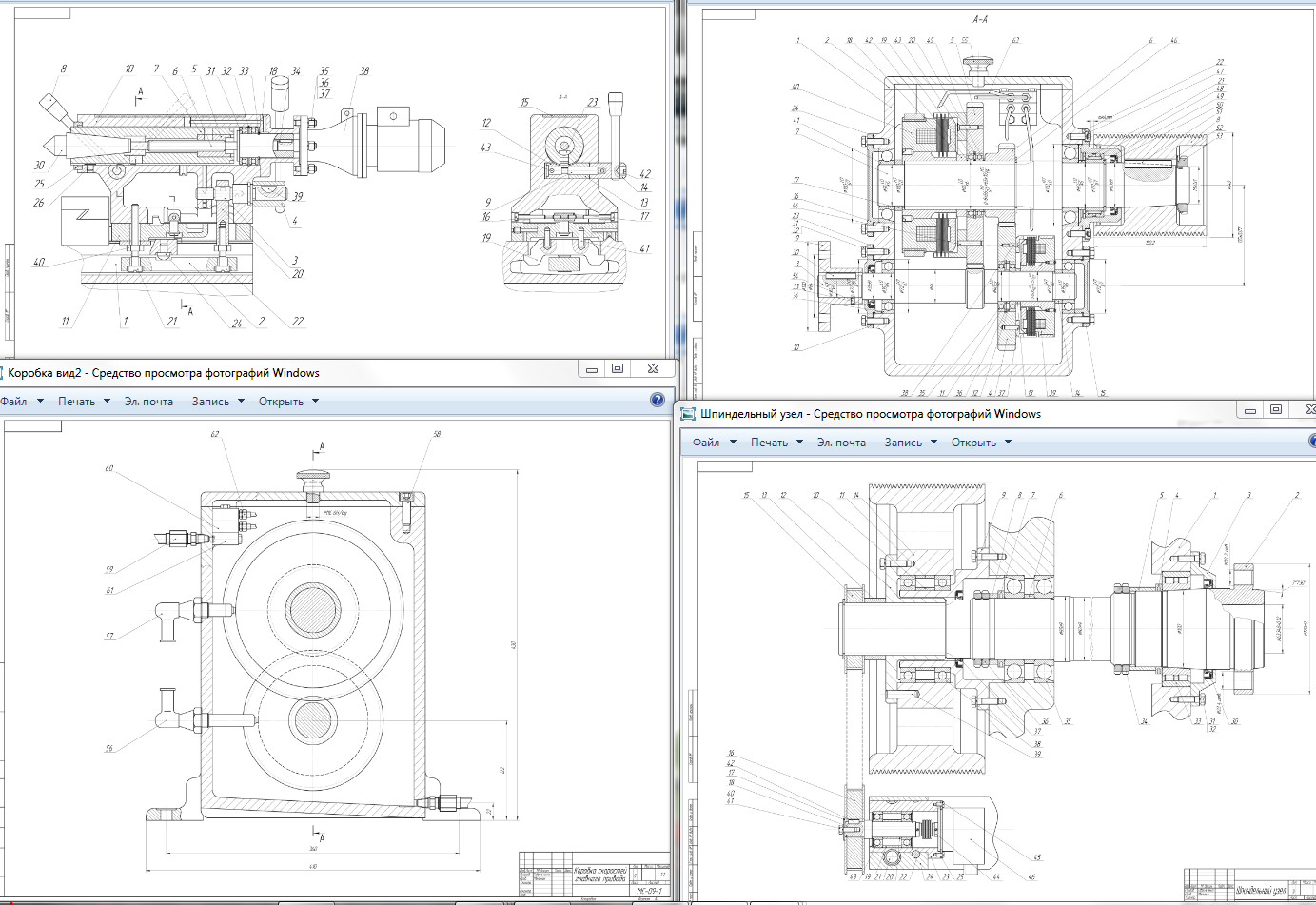

Состав: Коробка скоростей (СБ), Шпиндельный узел(СБ), Задняя бабка(СБ), спецификации, записка Язык документа

Софт: КОМПАС-3D 13

Файлы:
Задняя бабка.cdw
ЗАПИСКА!!!.docx
Шпиндельный узел.cdw
Спецификация3.doc
Спецификация1-2.doc
Коробка вид2.cdw
Спецификация 4.docx
Коробка вид1.cdw
