Разработка коробки скоростей токарного станка

Витебский государственный технологический университет
Кафедра технологии и оборудование машиностроительного производства
Курсовой проект по дисциплине "Конструирование и расчет станков"
На тему: "Разработка коробки скоростей токарного станка"
Витебск 2016

В данном проекте производится разработка коробки скоростей токарного станка.
Курсовой проект содержит 4 листа формата А1 графической части, 5 листов спецификации и 41 страница пояснительной записки содержащей 12 рисунков и 4 таблицы.

З А Д А Н И Е

Спроектировать коробку подач токарного станка.

Исходные данные:

Структурная формула  3х3х3

Знаменатель прогрессии  106

Число ступеней  частот вращения   z = 27;

Размер заготовки -400  мм

Материал заготовки – сталь;

Включение передач – на одном блоке – зубчатой муфтой, остальные - передвижением блоков;
Механизм переключения – однорукояточный без предварительного набора;
Привод подач – от собственного электродвигателя; применить и вы-чертить на чертеже преобразователь вращательного движения в по-ступательное;
Положение включения – на минимальную частоту вращения.

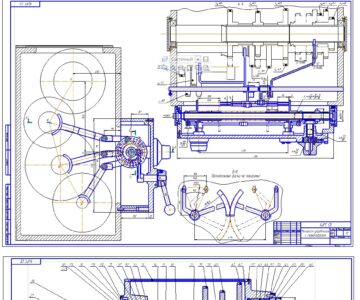

Состав: Механизм управления однорукояточный(сборочный чертеж), коробка подач токарного станка(сборочный чертеж), развертка коробки подач токарного станка(сборочный чертеж) Язык документа

Софт: КОМПАС-3D 14

Файлы:
Вар.77 Механизм управл.Лист1.cdw
Вар.77 Механизм управл.Лист2.cdw
Вар.77 Общий вид.cdw
Вар.77 Пояснительная записка.doc
Вар.77 Развертка.cdw
.121277.10.000 ஡ ⮪୮ ⠭ ⪠.spw
